интегрированная система parsecnet

интегрированная система ParsecNET предназначена для обеспечения безопасности на объектах различного масштаба: от небольшого офиса до комплекса зданий. система сочетает в себе функции контроля и управления доступом, охранной сигнализации, а также видеонаблюдения, что позволяет обеспечить комплексную защиту объекта без использования дополнительных средств.



Общие сведения

Система ParsecNET объединяет в себе три подсистемы: подсистему контроля и управления доступом, подсистему охранной сигнализации и видеоподсистему. тесная интеграция всех подсистем в рамках единого программно-аппаратного комплекса обеспечивает создание полнофункциональной интеллектуальной системы с единым интерфейсом и возможностью тесного взаимодействия отдельных подсистем, что облегчает мониторинг и управление всей и повышает её эффективность.

Система ParsecNET представляют собой сочетание аппаратных и программных средств. Основой аппаратной части системы являются контроллеры NC-1000, NC-2000-IP, NC-5000, NC-32K, NC-32K-IP, NC-2000-D, NC-2000-DIP и AC-08, а также платы видеоввода. к ним подключается необходимое дополнительное оборудование: считыватели, интерфейсные модули, охранные датчики, видеокамеры и прочее.

для начального программирования, управления системой и сбора информации в процессе работы системы необходимо программное обеспечение PNSoft, устанавливаемое на один или более IBM-совместимые персональные компьютеры (Пк). для сопряжения с аппаратной частью системы используется специальный Пк-интерфейс NI-A01-USB и/ или центральный контроллер Сети (цкС) CNC-08(16), а также Ethernet-шлюз CNC-02-IP.

для занесения карт-ключей в систему используются настольные считыватели, работающие с различными видами карт-ключей: PR-A08, PR-H08, PR-P08, PR-T08.

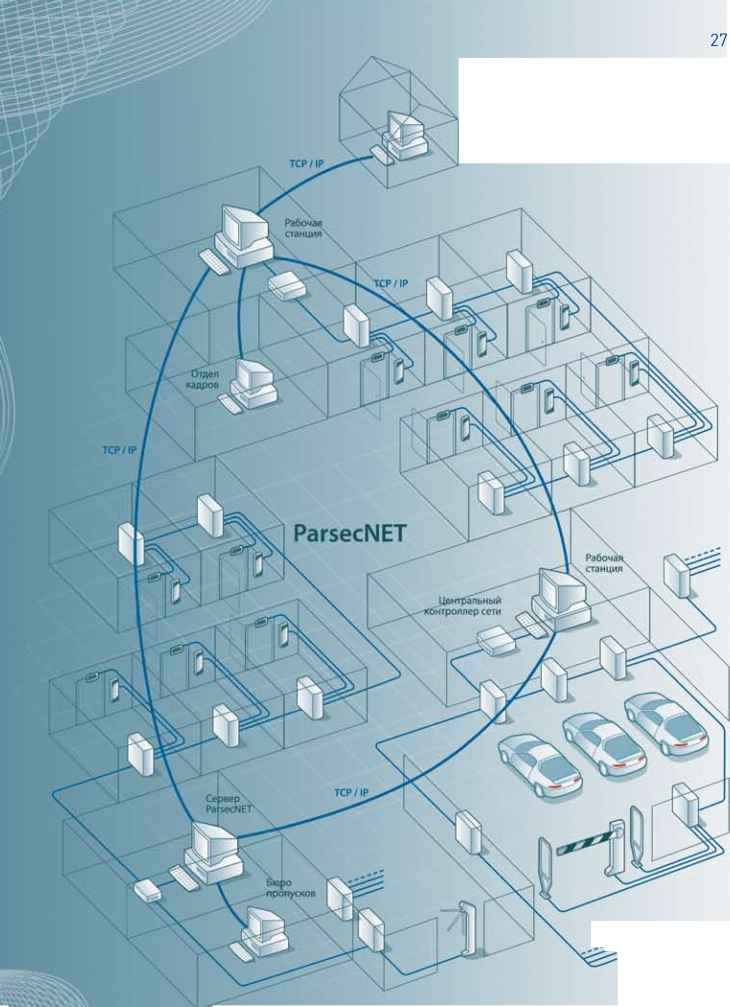

Система изначально создавалась с учетом применения на средних и крупных объектах, и реализует распределенное подключение оборудования. контроллеры могут подключаться к любому Пк, работающему в рамках системы. Благодаря распределенной структуре системы ParsecNET, снимаются ограничения на количество точек прохода и охраняемых областей, и отпадает необходимость прокладки длинных линий связи между контроллерами.

подсистема контроля И управления доступом

Подсистема контроля и управления доступа, основой аппаратной части которой являются контроллеры NC-1000, NC-2000-IP, NC-5000, NC-32K, NC-32K-IP, NC-2000-D, NC-2000-DIP. к ним подключается необходимое дополнительное оборудование. данная подсистема позволяет обеспечить доступ, как персонала, так и посетителей на объекте любой площади и с любым количеством помещений. Подсистема контроля и управления доступом может поддерживать от одной до нескольких десятков и даже сотен точек прохода. каждый контроллер подсистемы ориентирован на комплексную защиту одной области объекта (комнаты, этажа, любой другой замкнутой территории).

Система ориентирована на использование в качестве ключей proximity карт и брелоков следующих стандартов: Mifare®, EM Marin, HID Corporation, а также контактные ключи Touch Memory DS1990A. При этом в одной системе могут одновременно присутствовать считыватели различных технологий.

подсистема охраны

Основой аппаратной части подсистемы охраны является контроллер AC-08. учитывая масштабируемость и распределенную структуру, данная подсистема способна обеспечить охрану объектов различного масштаба с любым количеством охранных зон.

в качестве датчиков к охранным контроллерам могут подключаться герконовые контакты, инфракрасные или комбинированные датчики, а также любые другие датчики, имеющие на выходе сухой контакт . Охранные шлейфы систем могут быть сконфигурированы для детектирования двух или четырех состояний линии (полный контроль шлейфа).

использование дополнительных модулей, таких как NMI-08 - зонный расширитель и NMO-04 - релейный расширитель, позволяет увеличить количество охранных шлейфов у контроллера с 8 до 16 и релейных выходов с 4 до 8 соответственно.

видеоподсистема

Подсистема видеонаблюдения в рамках системы ParsecNET предоставляет все необходимые функции по наблюдению (мониторингу) за объектом, управлению записью с выбранных камер, а также обеспечивает взаимодействие с подсистемами доступа и охранной сигнализации, что позволяет организовывать различные режимы работы видеоподсистемы, в зависимости от состояния других подсистем. Основой видеоподсистемы являются платы видеоввода, к которым могут подключаться видеокамеры.

Применение современных технологий передачи данных по локальным сетям позволяет построить распределенную систему видеонаблюдения практически любого масштаба. видеоподсистема работает с любыми видеокамерами, имеющими выходной аналоговый сигнал 1 в, 75 Ом.




Бесконтактная идентификация дальняя идентификация система parsecnet

Удалённый


да йeыi!app

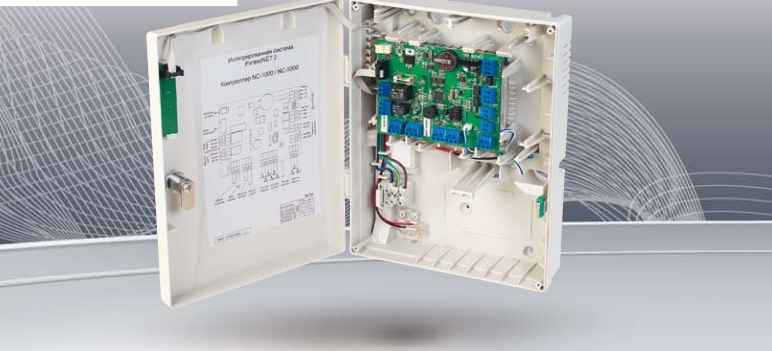

контроллеры управления доступом NC-1000, NC-5000

контроллеры NC-1000 и NC-5000 являются сердцем системы ParsecNET. каждый контроллер поддерживает оборудование одной точки прохода, а также систему охранной сигнализации помещения, связанную с данной точкой прохода. к выходам контроллера подключается замок (или любое другое устройство ограничения доступа, включая шлагбаумы и турникеты), а также исполнительное устройство системы сигнализации. к входам контроллера могут подключаться следующие устройства:

- 1 или 2 (при двухстороннем проходе) считывателя;

- кнопка запроса на выход (RTE);

- кнопка дистанционного открывания двери (DRTE) -используется при двухстороннем проходе;

- дверной контакт (DC);

- датчики сигнализации;

- тампер корпуса контроллера;

- кнопка аппаратной блокировки;

- кнопка экстренного открывания двери.

основные характеристики

- База данных на 1000 пользователей - в контроллерах NC-1000 и 5000 пользователей в контроллерах серии

NC-5000.

- Буфер на 700 событий в контроллерах серии NC-1000 и 3000 событий в контроллерах серии NC-5000.

- функция антипассбэк - запрет двойного прохода (доступна только в контроллерах серии NC-5000).

- 16 временных профилей.

- 16 праздников.

- уникальная многоуровневая система защиты от помех позволяет использовать контроллер в условиях электромагнитной обстановки гораздо более тяжелой, чем утвержденная нормами ГОСТ-а на электромагнитную совместимость.

- настройка дополнительного реле на работу в триггер-ном режиме. в таком режиме при наступлении события, на которое предварительно настроено реле, последнее изменяет свое состояние на противоположное. данная функция позволяет на аппаратном уровне связывать контроллер с охранно-пожарными системами, а также управлять любыми внешними устройствами.

- Гибкая конфигурация подключаемых считывателей. теперь есть возможность определять наличие не только внутреннего, но и внешнего считывателя. например, если на автомобильной стоянке контроллер обслуживает выезд автотранспорта, то необходим только внутренний считыватель. контроллер NC-5000 может работать в режиме без внешнего считывателя (только с одним внутренним считывателем).

контроллеры поставляются в пластиковом корпусе со встроенным источником питания, который обеспечивает как питание электроники контроллера, так и питание замков и охранных датчиков (при условии, что суммарный ток потребления замка не превышает возможностей блока питания).





основные характеристики

- База данных на 2000 пользователей.

- Буфер на 1000 событий.

- 16 временных профилей.

- 16 праздников.

- контроллеры отвечают всем современным требованиям и стандартам, предъявляемым к оборудованию систем безопасности.

контроллеры поставляются в пластиковом корпусе со встроенным источником питания, который обеспечивает как питание электроники контроллера, так и питание замков и охранных датчиков (при условии, что суммарный ток потребления замка не превышает возможностей блока питания).

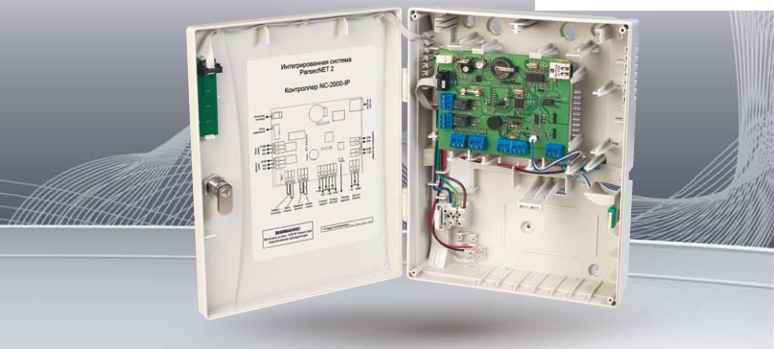

контроллеры управления доступом NC-2000-IP

контроллеры NC-2000-IP предназначены для использования в составе интнгрированной системы ParsecNET. контроллеры NC-2000-IP подключаются напрямую к сети Ethernet. Подключение осуществляется стандартным сетевым кабелем, для этого плата контроллера снабжена стандартным Ethernet-разъемом (RJ-45). каждый контроллер поддерживает оборудование одной точки прохода, а также систему охранной сигнализации помещения, связанную с данной точкой прохода. к выходам контроллера подключается замок (или любое другое устройство ограничения доступа, включая шлагбаумы и турникеты), а также исполнительное устройство системы сигнализации. к входам контроллера могут подключаться следующие устройства:

- 1 или 2 (при двухстороннем проходе) считывателя;

- кнопка запроса на выход (RTE);

- кнопка дистанционного открывания двери (DRTE) -используется при двухстороннем проходе;

- дверной контакт (DC);

- датчики сигнализации;

- тампер корпуса контроллера;

- кнопка аппаратной блокировки;

- кнопка экстренного открывания двери.




контроллеры управления доступом NC-2000-D, NC-2000-DIP

контроллеры доступа NC-2000-D и NC-2000-DIP поддерживают оборудование одной точки прохода, а также систему охранной сигнализации помещения, связанного с данной точкой прохода. к выходам контроллера подключается замок (или любое другое устройство ограничения доступа, включая шлагбаумы и турникеты), а также исполнительное устройство системы сигнализации. к входам контроллера могут подключаться следующие устройства:

1 или 2 (при двухстороннем проходе) считывателя;

кнопка запроса на выход (RTE);

кнопка дистанционного открывания двери (DRTE) используется при двухстороннем проходе;

- дверной контакт (DC);

датчики сигнализации;

кнопка аппаратной блокировки;

кнопка экстренного открывания двери.

контроллеры доступа NC-2000-D и NC-2000-DIP предназначены для использования в системе ParsecNET. контроллеры поддерживают базу данных пользователей до 2000 человек и снабжены буфером на 1000 событий. контроллеры выполнены в пластиковом корпусе, предназначенном для крепления на DIN-рейке.

контроллеры NC-2000-D полностью совместимы с контроллерами NC-1000, NC-5000, NC-32K, что позволяет использовать их в рамках одной системы на одной шине

RS-485.

функционально контроллеры NC-2000-DIP являются аналогом контроллера NC-2000-D и различаются только способом подключения к системе. контроллеры NC-2000-DIP подключаются напрямую к сети Ethernet. Подключение осуществляется стандартным сетевым кабелем, для подключения которого плата контроллера снабжена стандартным Ethernet-разъемом (RJ-45).

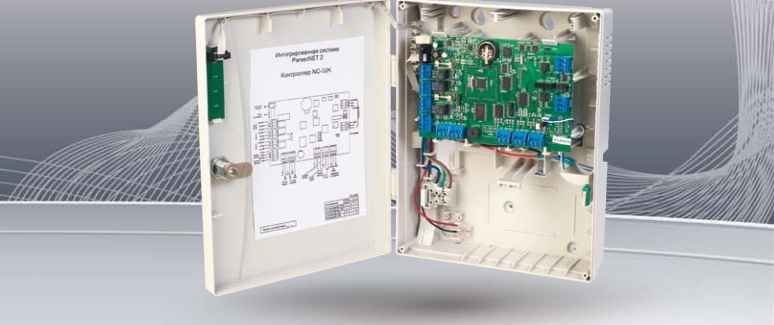

контроллеры управления доступом NC-32K, NC-32K-IP

контроллеры поставляются в пластиковом корпусе со встроенным источником питания, который обеспечивает как питание электроники контроллера, так и питание замков и охранных датчиков (при условии, что суммарный ток потребления замка не превышает возможностей блока питания).

контроллеры NC-32K полностью совместимы с контроллерами NC-1000, NC-5000 и NC-2000-D, что позволяет использовать их в рамках одной системы на одной шине RS-485.

функционально контроллеры NC-32K-IP являются аналогом контроллера NC-32K и различаются только способом подключения к системе. контроллеры NC-32K-IP подключаются напрямую к сети Ethernet. Подключение осуществляется стандартным сетевым кабелем, для подключения которого плата контроллера снабжена стандартным Ethernet-разъемом (RJ-45).

контроллеры доступа NC-32K и NC-32K-IP предназначены для использования на крупных объектах в составе интегрированной системы ParsecNET. контроллеры поддерживают оборудование одной точки прохода, а также систему охранной сигнализации помещения, связанную с данной точкой прохода. к выходам контроллера может подключаться любое исполнительное устройство, включая замки, шлагбаумы и турникеты.

новые контроллеры NC-32K и NC-32K-IP отвечают всем современным требованиям и стандартам, предъявляемым к оборудованию систем безопасности. Эти контроллеры вобрали в себя все основные характеристики контроллеров NC-1000 и NC-5000, а также ряд новых:

- Увеличенная база пользователей (до 32000 человек) позволяет использовать контроллер на проходных крупных предприятиях и на объектах, куда имеют доступ не только собственные сотрудники, но и большое количество посетителей.

- Увеличенный буфер транзакций (до 24500 событий), что заметно увеличивает время работы контроллера в автономном режиме без потери данных.

- Возможность подключать одновременно два охранных датчика.

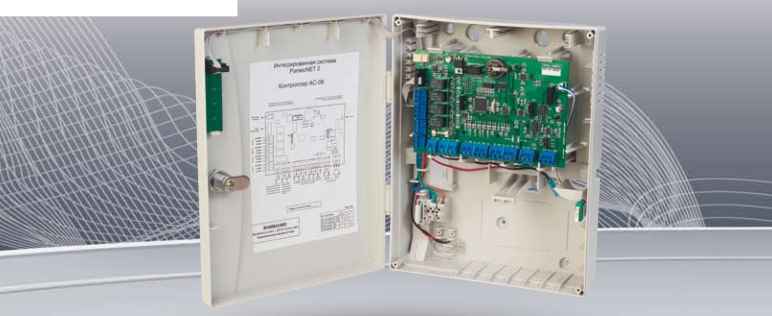

Охранный контроллер AC-08

контроллер АС-08 предназначен для создания распределенных сетевых охранных систем, работающих под управлением Пк. контроллеры работают в составе интегрированной системы ParsecNET, расширяя ее охранные функции.

каждый контроллер AC-08 обслуживает следующие ресурсы:

- 8 охранных шлейфов (при использовании платы расширения - до 16 шлейфов), индивидуально конфигурируемых для работы с сухим контактом или с двумя нагрузочными резисторами (для определения 4-х состояний шлейфа).

- 4 программируемых релейных выхода (при использовании платы расширения - до 8 выходов).

- вход клавиатуры (может подключаться до 8 клавиатур) для автономного управления функциями постановки на охрану и снятия с охраны.

- кроме того, обслуживается тампер корпуса контроллера и контролируется сетевое напряжение и напряжение аккумулятора.

ПО принципу РАБОТЫ зоны могут быть следующих типов:

- Обычная.

- 24-часовая.

- Пожарная (24-часовая, отличающаяся типом тревоги).

для каждой зоны (шлейфа) индивидуально программируется инерционность срабатывания, время задержки постановки на охрану и время задержки сигнала тревоги. кроме того, зона может иметь атрибут пропуск разрешен . наличие такого атрибута позволяет поставить область на охрану с пропуском зоны, которая на момент постановки на охрану неисправна или активна (в состоянии тревоги). Пропущенная зона будет ставиться на охрану при очередной постановке на охрану области, в которую она входит.

контроллер AC-08 конструктивно аналогичен контроллерам доступа NC-1000/NC-5000/NC-32K (поставляется в пластиковом корпусе со встроенным источником питания), и полностью совместим по протоколу обмена, что позволяет их совместно использовать на одной

шине RS-485.

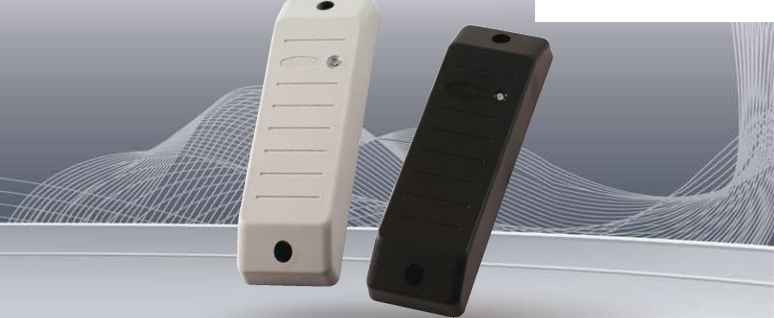

Proximity считыватели NR-EH03

Питание считывателей осуществляется от внешнего источника. как правило, таким источником является контроллер, к которому подключается считыватель. для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мВ.

Расстояние считывания

считыватель тип идентификатора Расстояние чтения NR-A03 карта SlimProx 80 - 120 мм Брелок MiniTag 30 - 50 мм карта ProxCard II 40 - 80 мм Брелок TagProx 30 - 50 мм

Приведенная выше дальность обеспечивается при напряжении питания считывателей 12...14 В, размахе пульсаций не более 50 мВ и отсутствии эфирных помех в полосе сигнала карты (100-г150 кГц).

считыватели proximity карт NR-EH03 предназначены для использования в системе управления доступом ParsecNET с применением proximity карт и брелоков.

поддерживаемые форматы карт

NR-EH03 - карты StandProx (ангстрем) и SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), брелоки MiniTag, а также карты и брелоки компании HID Corporation.

технические характеристики

Материал

Размеры

Пластик ABS

150х46х22 мм

климатические условия

температура Влажность

-20 . . . +55 оС

0 ...99 %

(без конденсата)

источник питания

напряжение ток

8 - 16 В

постоянного тока 80 ма, максимум
