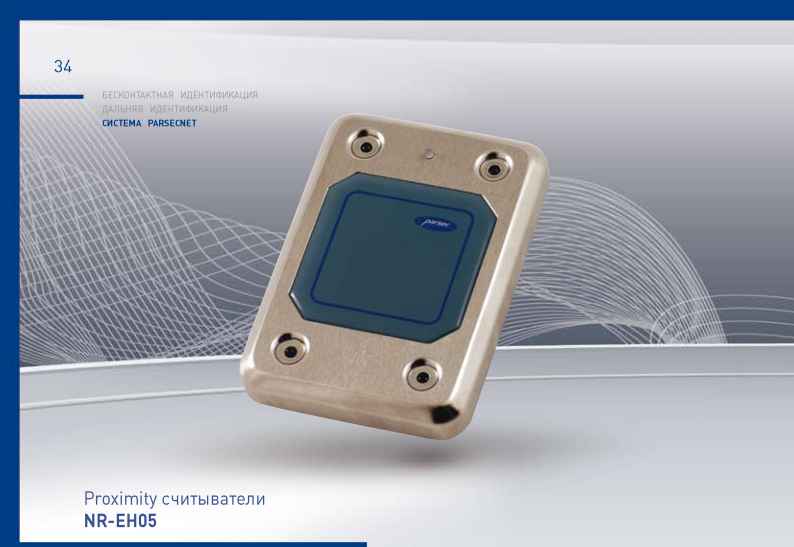

Считыватели proximity карт NR-EH05 предназначены для использования в составе интегрированной системы

ParsecNET.

корпус считывателей NR-EH05 выполнен из нержавеющей стали (толщина корпуса 1,5 мм), что обеспечивает возможность установки в местах с повышенным риском вандализма, а расширенный температурный диапазон позволяет рекомендовать их для уличной установки.

поддерживаемые форматы карт

NR-EH05 - карты StandProx (Ангстрем) и SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), брелоки MiniTag, а также карты и брелоки компании HID Corporation.

технические характеристики

Материал

Размеры

нержавеющая сталь

115х80х15 мм

клИМАТИЧЕСкИЕусловия

температура влажность

-40 . . . +55 °C

0 . . . 99 % (без конденсата)

источник питания

напряжение 8 - 16 в постоянного тока

ток

80 мА, максимум

Питание считывателя осуществляется от внешнего источника. как правило, таким источником является контроллер, к которому подключается считыватель. для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мв.

РАСстояниЕ считывания

Считыватель Тип идентификатора Расстояние чтения NR-EH05 карта SlimProx 30 - 50 мм Брелок TagProx 10 - 20 мм

карта ProxCard II 30 - 40 мм Брелок ProxKey II 10 - 20 мм

Приведенная выше дальность обеспечивается при напряжении питания считывателя 1214 в, размахе пульсаций не более 50 мв и отсутствии эфирных помех в полосе сигнала карты (100-г150 кГц).





климатические условия

Блок электроники антенный модуль

температура 0 . . . +55 оС -40 . . . +55 оС

Влажность 0 . . . 90 % 0 . . . 99 %

(без конденсата)

источник питания

Питание считывателя осуществляется от внешнего стабилизированного источника питания. При этом максимально допустимый размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мВ.

напряжение ток

12 - 14 В

постоянного тока 750 мА, максимум

Расстояние считывания

тип идентификатора карта SlimProx Брелок MiniTag

Расстояние чтения

700 - 850 мм 300 - 450 мм

Приведенная выше дальность обеспечивается при поднесении идентификатора параллельно плоскости антенны, напряжении питания считывателей 12...14 В, размахе пульсаций не более 50 мВ и отсутствии эфирных помех в полосе сигнала карты (100-г150 кГц).

Proximity считыватели NR-A07

считыватели proximity карт NR-A07 предназначены для использования в системе управления доступом ParsecNET. считыватели используются с картами StandProx (ангстрем) и SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), а также с брелоками MiniTag.

считыватели NR-A07 имеют увеличенную дальность считывания, что позволяет их использовать для идентификации в местах, где поднесение карты непосредственно к считывателю представляется затруднительным. например, на въездах на стоянки, где порой бывает сложно дотянуться до считывателя.

технические характеристики конструкция

считыватель NR-A07 выполнен в виде двух блоков: антенного модуля и блока электроники. антенный модуль, в котором отсутствуют активные электронные компоненты, оптимально приспособлен для использования в уличных условиях.

конструктивно антенный модуль выполнен в виде стойки из крашеного металла. Габаритные размеры - 1515х480 мм.





источник питания

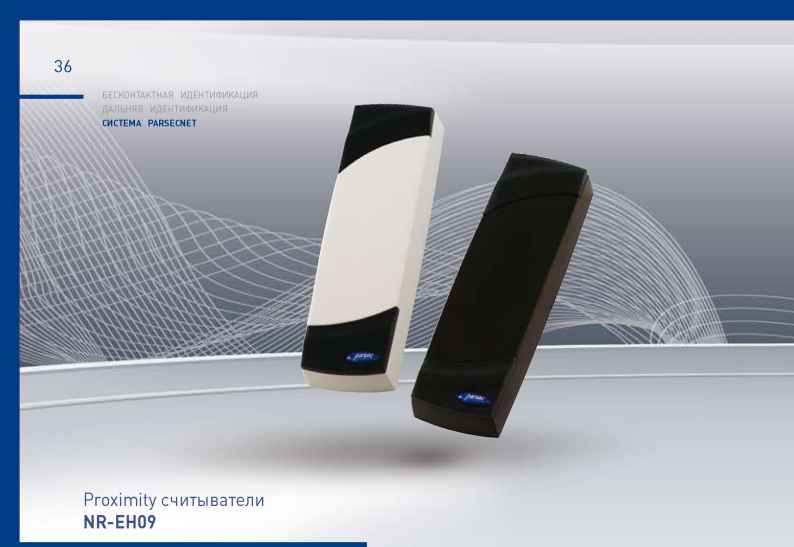

Считыватели proximity карт NR-EH09 предназначены для использования в системе управления доступом

ParsecNET.

поддерживаемые форматы карт

NR-EH09 -карты StandProx (Ангстрем) и SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), брелоки MiniTag, а также карты и брелоки компании HID Corporation.

Считыватели NR-EH09 являются функциональным аналогом прекрасно зарекомендовавших себя считывателей NR-EH03 и отличаются от последних внешним элегантным дизайном, позволяющим прекрасно вписаться в любой интерьер.

ТЕХнИЧЕСкИЕ ХАРАкТЕРИСТИкИ

напряжение ток

8 - 16 в

постоянного тока 80 мА, максимум

Материал

Размеры

Пластик ABS

150х46х22 мм

клИМАТИЧЕСкИЕусловия

Питание считывателей осуществляется от внешнего источника. как правило, таким источником является контроллер, к которому подключается считыватель. для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мв.

РАСстояниЕ считывания

Считыватель Тип идентификатора Расстояние чтения NR-EH09 карта SlimProx 80 - 120 мм Брелок MiniTag 30 - 50 мм

карта ProxCard II 40 - 80 мм

Брелок TagProx 30 - 50 мм

Приведенная выше дальность обеспечивается при напряжении питания считывателей 12...14 в, размахе пульсаций не более 50 мв и отсутствии эфирных помех в полосе сигнала карты (100-г150 кГц).

температура влажность

-20 . . . +55 оC

0 . . . 99 %

(без конденсата)





источник питания

напряжение ток

8 - 16 В

постоянного тока 80 ма, максимум

Питание считывателей осуществляется от внешнего источника. как правило, таким источником является контроллер, к которому подключается считыватель. для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мВ.

Расстояние считывания

считыватель тип идентификатора Расстояние чтения

NR-EH16

карта SlimProx Брелок MiniTag карта ProxCard II карта PhotoProx карта ISOProx Брелок TagProx

80 - 120 мм 30 - 50 мм

40 - 80 мм 40 - 80 мм 40 - 80 мм

30 - 50 мм

Приведенная выше дальность обеспечивается при напряжении питания считывателей 12...14 В, размахе пульсаций не более 50 мВ и отсутствии эфирных помех в полосе сигнала карты (100-г150 кГц).

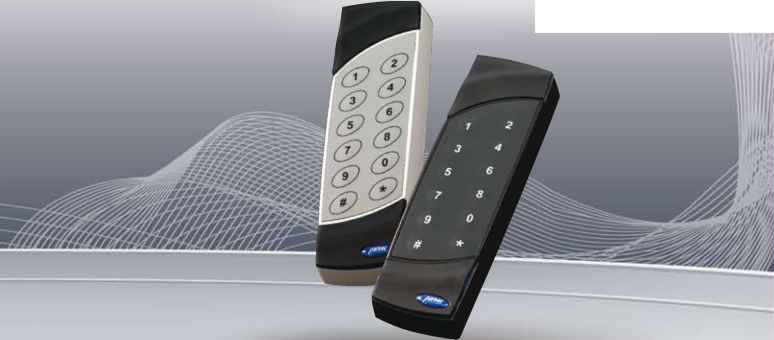

Proximity считыватели с клавиатурой NR-EH16

считыватели proximity карт NR-EH16 предназначены для использования в системе управления доступом

ParsecNET.

поддерживаемые форматы карт

NR-A16 - карты StandProx (ангстрем) и SlimProx (EM Marin и аналогичные тонкие карты под прямую печать), брелоки MiniTag, а также карты и брелоки компании HID Corporation.

считыватели NR-EH16 снабжены 12-кнопочной клавиатурой и предназначены для использования на точках прохода, требующих повышенного уровня защищенности (доступ по карте + Пин-код).

технические характеристики

Материал

Размеры

Пластик ABS

150х46х22 мм

климатические условия

температура Влажность

-20 . . . +55 оС

0 ...99 %

(без конденсата)

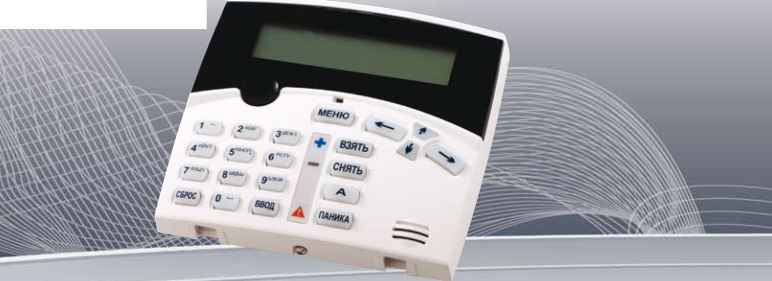

клавиатура для управления функциями охраны AKD-01

клавиатура AKD-01 предназначена для управления функциями охраны в системе ParsecNET. клавиатура подключается к охранным контроллерам AC-08 и используется для постановки на охрану / снятия с охраны областей.

клавиатура снабжена 21-кнопочной клавиатурой и двухстрочным Жк-дисплеем. клавиатура имеет встроенный загрузчик, работающий через интерфейс RS-485, что обеспечивает возможность обновления программного обеспечения.

технические характеристики

Материал

Размеры

Пластик ABS

132х145х28 мм

клИМАТИЧЕСкИЕусловия

температура влажность

Жк-дИСПлЕЙ Размер

Подсветка

0. . .+55оC

0 . . . 90 %

(без конденсата)

2 строки

по 16 символов

Светодиодная

источник питания

напряжение ток

12 в

постоянного тока 100 мА, максимум

Питание клавиатуры осуществляется от внешнего источника. как правило, таким источником является контроллер, к которому подключается клавиатура.






технические характеристики

корпус Материал

Размеры NI-A01-USB Размеры NIP-A01

Пластик ABS 120х60х32 мм 65х65х20 мм

климатические условия

температура Влажность

источник питания

0...+55оС

0 . . . 90 %

(без конденсата)

Питание Пк-интерфейса осуществляется от USB-порта

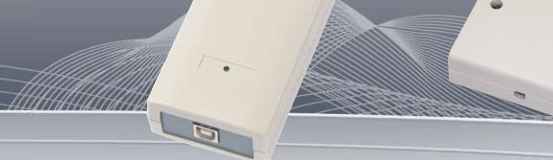

пк-интерфейсы NI-A01-USB, NIP-A01

Пк-интерфейсы предназначены для использования в системе безопасности ParsecNET. интерфейсы служат для подключения контроллеров к USB-порту Пк.

Пк-интерфейс включает схемы сопряжения Пк и контроллеров, в частности, схемы удлинения линии и преобразования интерфейсов.

Пк-интерфейс NI-A01-USB позволяет подключать до 30 контроллеров к USB-порту компьютера. Пк-интерфейс NIP-A01 служит для подключения всего одного контроллера доступа (серии NC) к USB-порту компьютера.

конструктивно пк-интерфейс NI-A01-USB состоит из блока интерфейса, распределительной коробки и соединительных кабелей. Пк-интерфейс NIP-A01 состоит из блока интерфейса с выходным кабелем для подключения к USB-порту Пк.

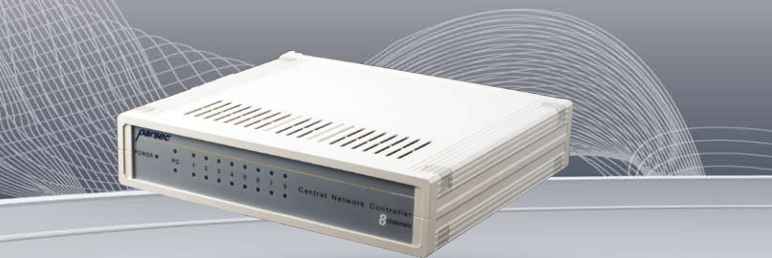

центральные контроллеры сети (цкС) CNC-08, CNC-16

центральный контроллер сети (цкС) предназначен для использования в составе интегрированной системы ParsecNET и позволяет организовать сеть контроллеров на крупных объектах с большим числом точек прохода (более 50), а также на объектах, где по условиям прокладки коммуникаций требуется конфигурация сети типа звезда с количеством лучей более 34.

цкс выпускается в двух исполнениях:

- CNC-08 - с поддержкой до 8 линий сети;

- CNC-16 - с поддержкой до 16 линий сети.

технические характеристики

Материал

Размеры

Пластик ABS

291х259х63 мм

выходные линии

количество линий 8 для CNC-08 16 для CNC-16

количество

контроллеров

на линии до 30

Питание интерфейса осуществляется от сети переменного тока 220 в. Потребляемая мощность - не более 50 вт.




Ethernet-шлюз CNC-02-IP

основные характеристики:

Подключение двух шлейфов RS-485 (до 30 контроллеров на каждый шлейф); Дистанционное программирование IP-адреса из основного по PNSoft; Поставляется в пластиковом корпусе со встроенным источником питания; наличие датчика вскрытия корпуса.

В сети Ethernet каждый шлюз занимает один фиксированный IP-адрес. Подключение к сети Ethernet производится стандартным сетевым кабелем, для подключения которого плата шлюза снабжена Ethernet-разъемом (RJ-45).

со стороны программного обеспечения контроллеры, подключенные к шлюзу, представляются аналогично контроллерам, подключенным к дополнительной рабочей станции.

Шлюз выполнен в виде функционально законченного устройства в стандартном пластиковом корпусе, аналогичном корпусам сетевых контроллеров, и имеет встроенный источник питания от сети переменного тока с резервным аккумулятором, что позволяет поддерживать работу системы даже при пропадании сетевого питания.

Ethernet-шлюз предназначен для работы в составе интегрированной системы ParsecNET и позволяет объединять территориально удаленные сегменты системы по сети Ethernet.

Шлюз поддерживает две линии RS-485, на каждую из которых может подключаться до 30 контроллеров. каждая линия снабжена индивидуальной гальваноразвязкой от основной схемы шлюза.

СИСТЕМА PARSECNET

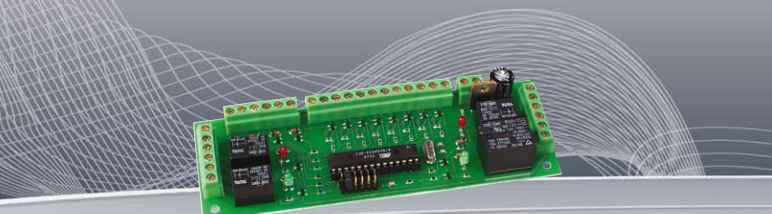

контроллер шлюза EC-01

контроллер EC-01 предназначен для организации сложных алгоритмов управления точками прохода в системах управления доступом. С помощью контроллера EC-01 можно организовать работу шлюза, управление различными типами турникетов и так далее. При этом возможна как работа в автономном режиме, так и с сетевыми контроллерами NC-1000, NC-5000, NC-32K, NC-32K-IP, NC-2000-IP, NC-2000-D, NC-2000-DIP.

функциональность контроллера может расширяться, так как определяется набором подпрограмм микропроцессора. выбор подпрограммы (и, соответственно, функциональности) контроллера производится перемычками на печатной плате. Программное обеспечение может быть дополнено функциями, необходимыми для реализации задач Заказчика. По вопросам расширения функциональных возможностей контроллера ЕС-01 обращайтесь к дистрибьюторам.

функциональныЕ характеристики

контроллера:

- 8 входов, рассчитанных на подключение сухих контактов. для различных применений может использоваться разное число входов.

- 1 релейный выход с повышенной нагрузочной способностью.

- 3 релейных выхода со стандартной нагрузочной способностью.

- 4 выхода с открытым коллектором (Ок).

- 5 переключателей режимов ( джамперов ) для зада ния режимов работы устройства.

- 4 светодиода, индицирующих состояние соответству ющих реле.

технические характеристики

Механические Размеры температура влажность

Электрические

напряжение

ток

142х51х20 мм

0...+55оC

0 . . . 90 %

(без конденсата)

1114 в

180 мА, максимум

нагрузочные способности

реле 1 реле 24 выходы (Ок) Максимальное напряжение на выходах Ок

6 А, 120 в 2 А, 120 в

25 мА, 12 в

24 в





технические характеристики

климатические условия температура 0 . . . +55 оС

Влажность 0 . . . 90 %

(без конденсата)

источник питания NMI-08 NMO-04

напряжение ток

напряжение ток

5 В

20 ма, максимум 12 В

130 ма, максимум

Питание зонного расширителя и релейного расширителя осуществляется непосредственно от контроллера.

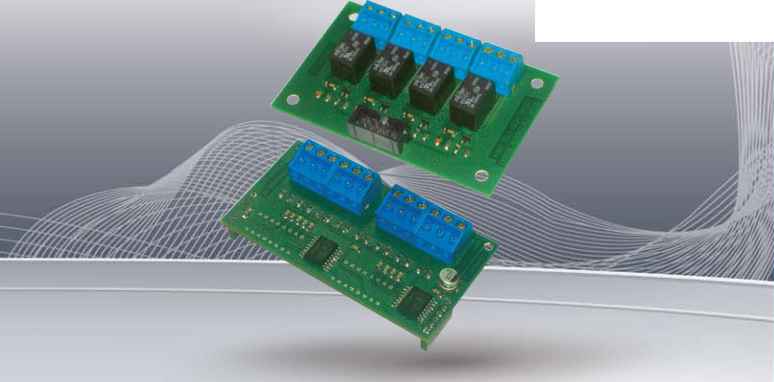

Зонный расширитель NMI-08 и релейный расширитель NMO-04

Зонный расширитель NMI-08 предназначен для увеличения количества охранных шлейфов у охранного контроллера AC-08. количество охранных датчиков, подключаемых к контроллеру, ограничено восемью, а использование зонного расширителя позволяет увеличить это количество до 16.

Релейный расширитель NMO-04 предназначен для увеличения количества релейных выходов у охранного контроллера AC-08. количество исполнительных устройств (лампочки, сирены и т.д.), подключаемых к контроллеру, ограничено четырьмя, а использование релейного расширителя позволяет увеличить это количество до 8.
