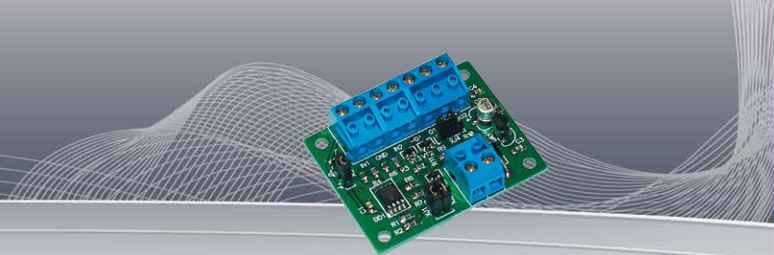

Интерфейс NI-TW

Интерфейс NI-TW предназначен для сопряжения контроллеров NC-1000/NC-5000/NC-2000-IP/NC-2000-D/ NC-2000-DIP/NC-32K/NC-32K-IP системы ParsecNET со считывателями, работающими в стандартах Touch Memory (формат ключей DS1990A фирмы Dallas Semiconductor) и Wiegand.

интерфейс NI-TW обеспечивает:

- Преобразование формата данных подключаемого считывателя в формат систем Parsec®.

- Адресацию считывателей при работе контроллеров системы в режиме двухстороннего прохода.

- возможность работы с картоприемниками.

возможно также использование считывателей, работающих в формате, не совпадающем ни с одним из вышеперечисленных (например, при использовании считывателей HID и заказных идентификаторов HID Wiegand 37, Fortuna 500 и т.п.). Специально для таких случаев в интерфейсе предусмотрен режим W-UNI (универсальный).

технические характеристики

климатические условия Температура 0 . . . +55 оC

влажность 0 . . . 90 %

(без конденсата)

форматы wiegand, поддерживаемые интерфейсом

Wiegand 26 - формат данных большинства считывателей EM Marin, HID и Motorola.

Wiegand 33 - формат данных считывателей CheckPoint.

Wiegand 44 - формат данных считывателей Motorola A-Micro.

источник питания

напряжение 8 - 16 в

постоянного тока ток 30 мА, максимум

Питание интерфейса осуществляется непосредственно от контроллера.

для всех перечисленных форматов данных контрольные суммы кода проверяются в соответствии со спецификацией формата, и при правильном приеме код от считывателя передается в контроллер. При этом сами биты контрольной суммы в контроллер не передаются (удаляются из кода), поскольку не являются значащими.

технические характеристики

климатические условия температура 0 . . . +55 оС

Влажность 0 . . . 90 %

(без конденсата)

источник питания

напряжение ток

8 - 24 В

постоянного тока 20 ма, максимум

Питание модуля осуществляется от внешнего стабилизированного источника питания.

Модуль сопряжения с турникетами UIM-01

Модуль сопряжения UIM-01 предназначен для сопряжения контроллеров NC-1000, NC-5000, NC-32K, NC-2000-IP, NC-2000-D, NC-2000-DIP и NC-32K-IP системы ParsecNET со стандартными турникетами различных типов. Модуль формирует сигнал дверного контакта в формате, необходимом для правильного функционирования контроллеров систем управления доступом. Временные параметры и уровни сигналов датчиков проворота турникетов сильно отличаются в зависимости от модели турникета. Это может привести к тому, что контроллер не обнаружит срабатывание турникета. Модуль сопряжения UIM-01 включается между турникетом и контроллером и при провороте турникета формирует сигнал для входа дверного контакта длительностью не менее 400 мс, достаточный для того, чтобы контроллер обнаружил поворот турникета.

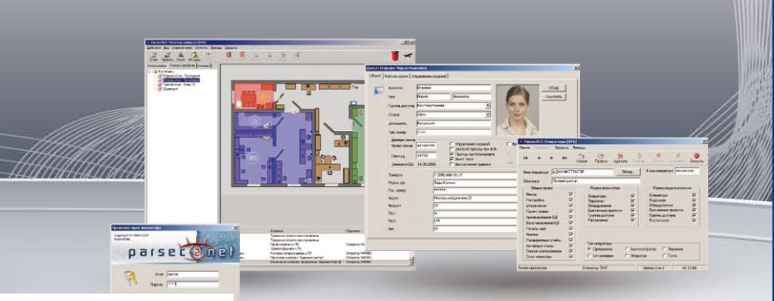

ПО PNSoft для интегрированной системы ParsecNET 3

платформа для интеграции

Программный комплекс ParsecNET 3 построен как платформа для интеграции с любым оборудованием и программным обеспечением (ПО). С точки зрения внутреннего устройства, представления данных и способов их обработки ParsecNET 3 безразличен к типу оборудования, с которым необходимо работать. При наличии надлежащих драйверов ParsecNET 3 может управлять не только компонентами системы безопасности, но и кондиционерами, системами освещения и т. д.

сервер, рабочая станция и конСОлИ ОПЕРАТОРА

в системе ParsecNET 3 существует два типа компьютеров - это:

- Сервер системы, отвечающий за все данные и обмен с другими компьютерами. При этом сервер Субд может размещаться на отдельном Пк в сети;

- Рабочая станция - это Пк, к которому может быть подключено оборудование, а также запущен пользовательский интерфейс.

Пользовательский интерфейс может быть полнофункциональным, либо на Пк может работать только ноти-фикационная консоль, уведомляющая пользователя о выбранных событиях.

При этом все службы системы, обеспечивающие информационный обмен и работу с оборудованием, не зависят от пользовательского интерфейса. Эти службы запускаются автоматически при старте Windows еще до входа пользователя в систему.

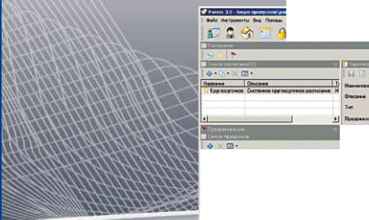

пользовательский интерфейс

Пользовательский интерфейс третьей версии полностью унифицирован, то есть все редакторы и инструменты имеют одинаковый внешний вид, эргономику и поведение. Это упрощает пользование системой, каким бы инструментом вы не пользовались. Отдельно следует отметить, что теперь пользовательский интерфейс гибко настраивается под квалификацию и права конкретного пользователя, при этом настройки для любого пользователя сохраняются в Бд и восстанавливаются на любом компьютере при входе пользователя в систему.

многопользовательская СИСТЕМА

в отличие от предыдущих версий, ParsecNET 3 является реально многопользовательской системой. Она позволяет обслуживать территориально объединенные и распределенные объекты, административно разобщенные объекты таким образом, что каждому пользователю представляется, будто он является единственным пользователем - не принадлежащая ему часть системы полностью изолирована и невидима для данного пользователя.

ОБЩИЕ ресурсы

на крупных объектах часто возникает проблема общих ресурсов, например, турникетов на проходной при входе в бизнес-центр. данная проблема решается за счет того, что в системе ресурсы (контроллеры, турникеты, области охраны) могут назначаться более чем одной

организации. таким образом, проходная бизнес-центра, являясь типичным разделяемым ресурсом, попадает в область видимости всех организаций, находящихся на территории бизнес-центра. При этом персонал каждой организации является ее собственностью , т.е. не виден другим организациям.

многотерриториальная система

система ParsecNET 3 является сетевой распределенной системой, позволяющей обслуживать любое количество территорий, между которыми существуют каналы связи (сеть Ethernet). В отличие от предыдущих версий, в которых при потере связи с сервером функционирование рабочих станций полностью прекращалось, в ParsecNET 3 работа рабочей станции при потере связи с сервером продолжается, хотя и в несколько ограниченном объеме. нельзя выполнять действия, которые связаны с доступом к серверу баз данных системы, то есть редактировать персонал или другие объекты системы. Мониторинг оборудования, сбор и анализ текущих событий, прямое управление подключенным на данной территории оборудованием сохраняются в полном объеме.

иерархия объектов и сущностей

Все сущности (территория, операторы и т.д.) в ParsecNET 3 организуются в виде иерархий с неограниченным количеством уровней вложенности, при этом видимость объектов (двери, пользователи) для конкретного оператора может быть установлена с лю-

бого уровня вложенности. При этом есть возможность создания специальных группирующих элементов, служащих исключительно для удобства логического разделения объектов системы.

инсталляторы и операторы

для обеспечения структуры со многими организациями в системе вводятся различные роли для инсталляторов и операторов с четким разграничением их прав в системе. для обслуживания физического оборудования системы, его конфигурирования, добавления или удаления в системе существует понятие инсталлятора, то есть оператора со специальными привилегиями по оборудованию. инсталлятор видит всю физическую топологию системы и имеет к ней полный доступ. инсталлятор распределяет физические ресурсы (точки прохода, охранные области и так далее) между организациями. В обычных терминах инсталлятор - это тот, кто осуществляет конфигурирование системы на этапе ее запуска, а в дальнейшем - обслуживающий персонал (например, техническая служба бизнес-центра). При этом инсталлятор принципиально не имеет доступа к приватным данным других организаций, к которым относятся персонал организаций, операторы организаций и их архивы событий (например, данные о проходах).

В свою очередь, операторы других организаций не имеют доступа к физическому оборудованию системы, за которое отвечает инсталлятор, то есть не могут добавлять или удалять оборудование, а также менять его настройки.

--ill

3 4 с 4 -i A\M S.

l

b 1 U t1 1] 41 и

i 4 111f 1 a A

7> M a s ir a

> a It n

1i It 1H It 11 V Ч > II л л Б л M a н

1 1 i Т I 1

It 11 4 1t 11 л II

на ЛЯ ш Я и

мониторинг оборудования и СОБЫТИЙ

События, поступающие с оборудования, доступны для просмотра в окне монитора событий. Оператор может иметь несколько окон событий с установленными различными фильтрами на события.

управление оборудованием

Система поддерживает посылку команд оборудованию с любых рабочих станций. Поддерживается группировка помещений для групповой посылки команд нескольким единицам оборудования. Посылка команд может быть автоматизирована путем создания сценариев. Сценарии могут исполняться по событию, а так же по временному графику. возможно создание индивидуальных команд для оборудования с привязкой такой команды к отдельной кнопке с выбираемой пользователем иконкой.

построение отчетов

По любому объекту системы можно получить ретроспективный отчет о событиях, связанных с этим объектом. Также можно построить отчеты по заданным критериям (территория объекта, список персонала, тип событий, временной интервал).

также поддерживается функция построения отчетов о рабочем времени. для этого возможна ассоциация графиков рабочего времени с персоналом. Поддерживается построение дифференциальных отчетов по разным помещениям (возможность раздельного подсчета, сколько времени сотрудник находился на территории предприятия, и сколько на своем рабочем месте).

основные преимущества по PNSOFT

Система ParsecNET 3 кардинально отличается от предыдущих версий по следующим основным позициям:

- Распределение областей видимости любых сущностей на уровне организаций, а внутри организаций - между группами операторов данной организации.

- Распределение функций обслуживания физического оборудования и текущей работы с компонентами системы.

- Обеспечение полуавтономной работы при временной потере связи с сервером системы.

- Разделение функций сервера системы, Пк для обслуживания оборудования (рабочая станция) и рабочих мест для операторов (консоль).

- Работа всех транспортных механизмов в фоновом режиме на уровне сервисов Windows.

все это позволяет использовать систему на объектах любого масштаба с гибким распределением функций и областей видимости в соответствии с реальными задачами по обеспечению безопасности, управлению персоналом и различным оборудованием.

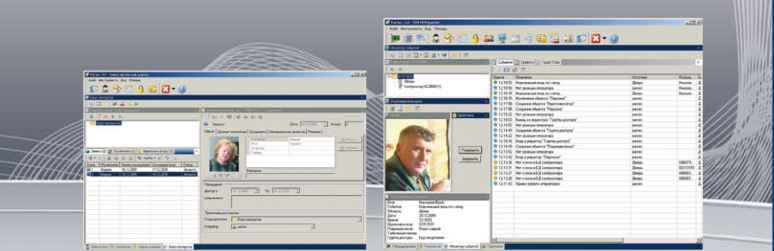

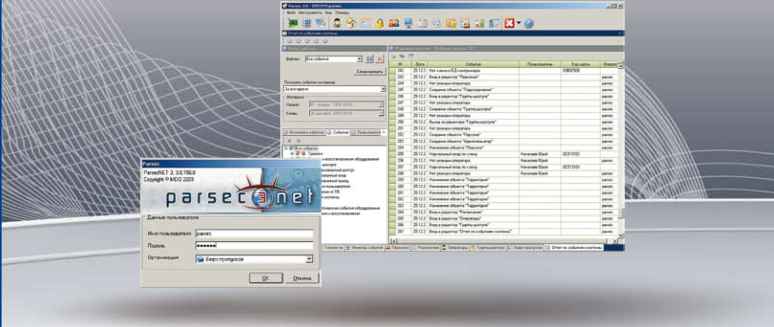

по PNWin интегрированной системы ParsecNET 2.5

Программное обеспечение PNWin используется для начального программирования, сбора информации, управления системой и других дополнительных функций в системе ParsecNET 2.5.

Программное обеспечение поставляется в разных вариантах, в соответствии с задачами, которые должна решать устанавливаемая система. ниже перечислены имеющиеся в составе По модули:

- Базовое По. обеспечивает основные возможности контроля доступа и управления охранными функциями, программирование системы, ведение баз данных, мониторинг.

- Модуль учета рабочего времени. В отличие от отчетов формируемых базовым По, данный модуль позволяет вести полный учет и анализ рабочего времени, задавать различные критерии поиска опоздавших, переработавших и т.д., с возможностью деления по подразделениям и временным интервалам.

- Модуль видеоверификации. Предназначен для отображения в реальном времени на экране Пк фотографии владельца пропуска, предъявленного на точке прохода, а при использовании видеоподсистемы и изображения с видеокамеры установленной на точке прохода. В зависимости от настройки, возможен либо режим простого видеоконтроля, либо режим контроля с подтверждением открывания точки прохода оператором.

- Модуль подготовки и печати пропусков. Позволяет разрабатывать шаблоны карт пропусков (с последующим сохранением в базе данных), печатать пропуска с использованием заготовленных шаблонов и базы данных персонала. имеются функции коррекции качества фотографий.

- Модуль дополнительной рабочей станции. Позволяет организовывать дополнительные рабочие места операторов.

- дополнительные подключаемые модули. Программное обеспечение PNWin реализовано по технологии, позволяющей без переустановки основного программного обеспечения расширять функции системы путем подключения дополнительных модулей ( plug-in -ов), реализующих специфические функции Заказчика.

В состав по входит также набор утилит, предназначенных для экспорта и импорта транзакций, ведения архивов баз данных, импорта персонала, а также диагностики системы.

Программное обеспечение PNWin работает под управлением Windows 2000, Windows XP, Windows Vista, Windows 7 (32-битная) или Windows Server 2003.

бесконтактная идентификация дальняя идентификация

система parsecnet

типовые решения

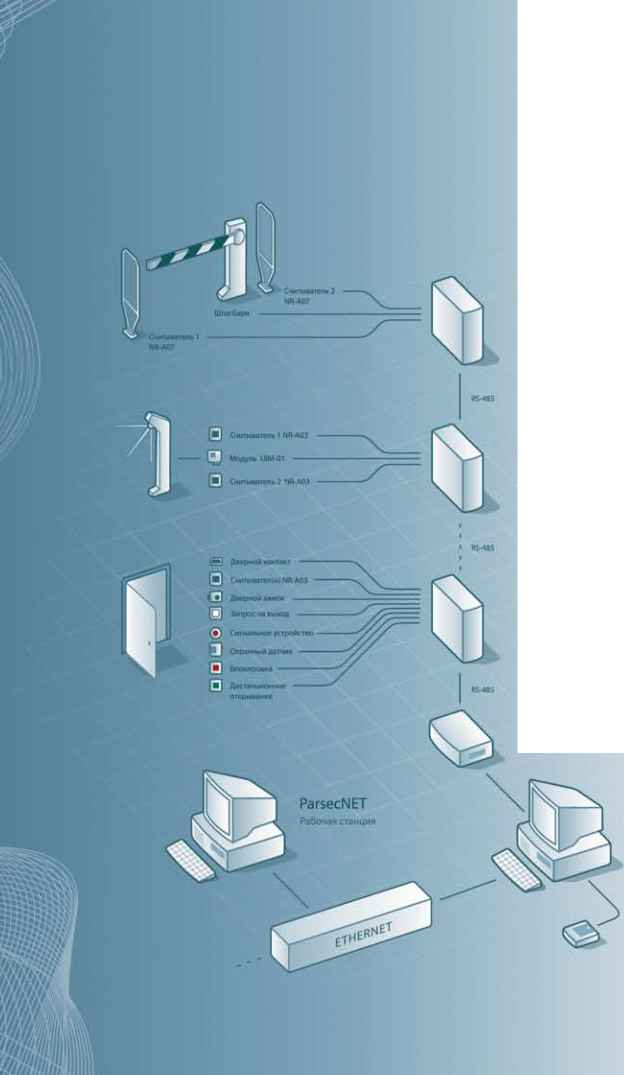

Хорошо известно, что двух одинаковых установок системы не бывает. каждый объект требует индивидуального подхода и проработки. вместе с тем, с точки зрения организации структуры и подбора оборудования, системы схожего масштаба очень часто похожи друг на друга.

условно все объекты можно разделить на три категории: малого масштаба, средние и крупные распределенные объекты. ниже приведены наиболее типовые решения для систем различного масштаба, которые в большой степени похожи по составу используемого оборудования, программного обеспечения и структуре самой системы на установки аналогичного масштаба на других объектах.

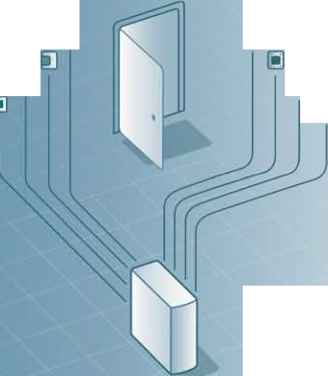

СИСТЕМА контроля доступА в офис

Простым примером применения минимальной системы контроля доступа может служить небольшой офис, входом в который является одна единственная дверь. Стоит отметить, что при использовании подобной схемы затраты на оборудование системы контроля доступом для одной точки прохода сводятся к минимуму.

оборудование:

наименование продукта кол-во

NC-1000 1

NIP-A01

NR-EH03

программное

обеспечение:

PNWin

(в режиме одной точки прохода - поставляется бесплатно)

Дверной ямсн [р| Запрос BbWDfl

NC-1000 Коитроплер

NIP-A01 ПК-интерфейс

ParsecNET

Для рдной точки прохода

бесконтактная идентификация дальняя идентификация

система parsecnet

типовые решения

СИСТЕМА контроля И управления доступом в бизнес-центре

Хорошим примером системы среднего масштаба является установка системы контроля и управления доступом в 3-х этажное офисное здание. Общее количество точек прохода - 22. на входе в здание установлены два турникета, подземная парковка оборудована автоматическими воротами, управляемыми системой. 9 двусторонних точек прохода ограничивают вход и выход с лестничных площадок на этажи. Остальные 10 точек односторонние и ограничивают доступ в отдельные помещения. Общее количество персонала - 300 человек.

оборудование:

программное

обеспечение:

PNWin-WS

ВЪЕЗД НА ПАРКОВКУ

Контролер N>:2 NC 1000

ВХОД В :здАНИЁ

NC-IOOO

ОДНО И ДВУСТОРОННИЕ ТОЧКИ ПРОХОДА

KohTponnepN*) NC-1000

NS-AOl-USB

ParsecNET

Cepw р системы

PR-AOS £4HTbiaawib
