SF-G3M4T/W-N SF-G3S5T/W-N

Gigabit Ettiernet Svwilch 1О/1О0/10а0ваав-Т to юоовззв-х.

3-х портовый Gigabit Ethernet Switch - активное сетевое устройство, применяемое для преобразования среды распространения сигнала: медного кабеля витой пары (10/100/1000Base-T) в оптоволоконный кабель (1000Base-SX/LX). Автоопределение скорости передачи данных (10/100/1000кб/ с) и режимов работы (дуплекс/полудуплекс).

Схема подключения

IP видеокамера

IP видеокамера


2 оптоволокна


2 оптоволокна (§) IP видеокамера


2 оптоволокна


IP видеокамера





Технические характеристики

Поддержка стандартов: IEEE802.3z 1000Base-T и 1000Base-SX/LX

Длина волны: 850/1310 нм (SF10NM4T/W-N-L), 1310/1550 нм (SF10NS5T/W-N-L)

Витая пара Оптический Питание

RJ45x1

LC или SC (опция)х2 Штекер питания DC 5,5

Кол-во волокон Режим работы

Рекомендованный кабель витой пары для 1000кб/с

Оптоволокно

UTP порт - дуплекс, полудуплекс SFP - дуплекс

UTP CAT6

многомодовое - 50/125, 62.5/125 (мкм),

одномодовое - 8/125, 8.3/125,

9/125, 10/125 (мкм)

Питание

Cетевой адаптер: 220В перемен. тока

Условия эксплуатации

Температура

Влажность

Рабочая: 0 +50°C Хранения: -20 +70°C

5 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ)

27,0x123,0x85,0 (мм)

Информация для заказа

Волокно i Длина волны

Mодель


Mакс. расстояние передачи

Mногомодовое 50/125 или 62.5/125 (мкм)

SF-G3M4T/W-N

Одномодовое 8/125, 8.3/125, 9/125,

10/125 (мкм)

SF-G3S5T/W-N

I Дополнительная информация при заказе (добавьте к номеру модели): -SF40 - при заказе модели с дальностью передачи сигнала до 40 км \ (только устройства, работающие по одномодовому кабелю)

В КОМПЛЕКТ ВХОДЯТ:

Cетевой адаптер - 1шт. Оптический адаптер GBIC - 2шт.


RoHS К I




SF-G4M4T/W-N SF-G4S5T/W-N



Цифровое оборудование

Gigabit Ethernet Sw\t.ch

rO/100/1000Base-T to 1OO0Base-X


4-х портовый Gigabit Ethernet Switch - активное сетевое устройство, применяемое для преобразования среды распространения сигнала: медного кабеля витой пары (10/100/1000Base-T) в оптоволоконный кабель (1000Base-SX/LX). Автоопределение скорости передачи данных (10/100/1000кб/ с) и режимов работы (дуплекс/полудуплекс).

Схема подключения

IP видеокамера

2 оптоволокна


IP видеокамера

2 оптоволокна ® IP видеокамера

2 оптоволокна

IP видеокамера





Технические характеристики

Поддержка стандартов: IEEE802.3z 1000Base-T и 1000Base-SX/LX

Длина волны: 850/1310 нм (SF10NM4T/W-N-L2), 1310/1550 нм (SF10NS5T/W-N-L2)

Кол-во волокон Режим работы

Рекомендованный кабель витой пары для 1000кб/с

Оптоволокно

UTP порт - дуплекс, полудуплекс SFP - дуплекс

UTP CAT6

многомодовое - 50/125,

62.5/125 (мкм),

одномодовое - 8/125, 8.3/125, 9/125, 10/125 (мкм)

Разъемы

Витая пара Оптический Питание

RJ45x2

LC или SC (опция)х2 Штекер питания DC 5,5

Питание

Cетевой адаптер: 220В перемен. тока

Условия эксплуатации

Температура Рабочая: 0+50°C

Хранения: -20 +70°C

Влажность 5 95% (без конденсата)

Информация для заказа

Механические параметры

Размеры (ДхШхВ)

27,0x123,0x85,0 (мм)

Волокно

Длина волны

Mодель

Mакс. расстояние передачи

Mногомодовое 50/125 или 62.5/125 (мкм)

850/1310нм

SF-G4M4T/W-N

Одномодовое 8/125, 8.3/125, 9/125,

10/125 (мкм)

1310/1550нм

SF-G4S5T/W-N

Дополнительная информация при заказе (добавьте к номеру модели): -SF40 - при заказе модели с дальностью передачи сигнала до 40 км (только устройства, работающие по одномодовому кабелю)

В КОМПЛЕКТ ВХОДЯТ:

Cетевой адаптер - 1шт. Оптический адаптер GBIC - 2шт.


RoHS С( FC I





Цифровое оборудование

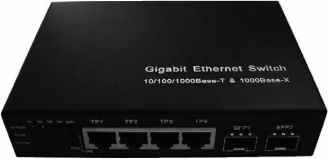

SF-G6M4T/W-N SF-G6S5T/W-N


6-ти портовый Gigabit Ethernet Switch - активное сетевое устройство, применяемое для преобразования среды распространения сигнала: медного кабеля витой пары (10/100/1000Base-T) в оптоволоконный кабель (1000Base-SX/LX). Автоопределение скорости передачи данных (10/100/1000кб/с) и режимов работы (дуплекс/полудуплекс).

Схема подключения

!Р видеокамера

2 оптоволокна


IP видеокамера


2 оптоволокна IP видеокамера

2 оптоволокна

IP видеокамера





Технические характеристики

Поддержка стандартов: IEEE802.3z 1000Base-T и 1000Base-SX/LX Поддержка VLAN и QoS

Длина волны: 850/1310 нм (SF10NM4T/W-N-L2), 1310/1550 нм (SF10NS5T/W-N-L2)

Кол-во волокон

Режим работы

UTP порт - дуплекс, полудуплекс SFP - дуплекс

Рекомендованный кабель UTP CAT6 витой пары для 1000кб/с

Управление потоком:

- управление потоком IEEE 802.3x в дуплексном режиме

- управление потоком в полудуплексном режиме методом обратного давления

Разъемы

Витая пара Оптический

Питание

Питание

Cетевой адаптер: 220В перемен. тока

Условия эксплуатации

Температура

RJ45x4

LC или SC (опция)x2 Штекер питания DC 5,5

Влажность

Рабочая: 0 +50°C Хранения: -20 +70°C

5 95% (без конденсата)

Оптоволокно

многомодовое - 50/125, 62.5/125 (мкм),

одномодовое - 8/125, 8.3/125,

9/125, 10/125 (мкм)

Механические параметры

Размеры (ДхШхВ)

30,0x140,0x100,0 (мм)

i Информация для заказа j

\ Волокно \ Длина волны

Mодель


Mакс. расстояние передачи

Mногомодовое 50/125 или 62.5/125 (мкм)

SF-G6M4T/W-N

Одномодовое 8/125, 8.3/125, 9/125,

10/125 (мкм)

SF-G6S5T/W-N

Дополнительная информация при заказе (добавьте к номеру модели): -SF40 - при заказе модели с дальностью передачи сигнала до 40 км (только устройства, работающие по одномодовому кабелю)

В КОМПЛЕКТ ВХОДЯТ:

Cетевой адаптер - 1шт. Оптический адаптер GBIC - 2шт.

RoHS а pcj




Оптические кабели для внутренней


FB-4R/C4LU-5 FB-8R/C8LU-5

Многомодовый 50/ 125 мкм

FB-4R/C4LU FB-8R/C8LU

Многомодовый

62.5/ 125 мкм

прокладки

птические кабели

FB-4R/C4LU-S FB-8R/C8LU-S

Одномодовый 9/ 125 мкм

Оптический кабель предназначен для использования в сетях передачи сигнала внутри помещения в качестве носителя. Рекомендован для использования с оборудованием SF&T.

Конструкция


1. Оптическое волокно.

2. Плотное буферное покрытие (tight buffer) 900 мкм.

3. Упрочняющие арамидные нити.

4. Оболочка из полимерного материала, не распространяющего горение или из безгалогенного материала с низким дымовыделением.

Количество волокон данном кабеле может составлять 2, 4, 6, 8 или 12.

Цвет оболочки кабеля соответствует следующей системе кодировки: желтый - одномодовое волокно. 9,5/125 мкм красный - многомодовое волокно. 50/125 или 62,5/125 мкм;

Параметры оптического кабеля

Количество оптических волокн в кабеле

2 4 6 8

Механические характеристики:

Стойкость к статическим растягивающим усилиям

80 Н 80 Н 150 Н 150 Н

150 Н

150 Н

Стойкость к динамическим растягивающим усилиям

400 Н 500 Н 1000 1200 Н Н

1300 Н

1400 Н

Стойкость к раздавливающим усилиям

250 Н/ см

Минимальный радиус изгиба

10 внешних диаметров кабеля

Габариты и масса Н

Внешний диаметр кабеля

5 мм 6,4 мм 7 мм 7 мм

8,5 мм

8,5 мм

Расчетная масса 1-го километра кабеля, не более

23 кг 33 кг 40 кг 40 кг

50 кг

50 кг

[Условия хранения, монтажа и применения Н

Рабочая температура

-60 ... +70 °C

Температура монтажа

-10 ... +50 °C

Температура транспортировки и хранения

-50 ... +50 °C

розГожная конфигурация оборудования заказ) ЩЦЦВШ

, ,- i Оптический кабель многомодовый 50/ 125 мкм, для внутриобъектовой прокладки. FB-хR/CхLU-5 i 1 J г г i х - количество волокон.

... i Оптический кабель многомодовый 62.5/ 125 мкм, для внутриобъектовой прокладки. FB-хR/CхLU J г г \ х - количество волокон.

.-г. п/г^ ... о Оптический кабель одномодовый 9/ 125 мкм, для внутриобъектовой прокладки. FB-хR/CхLU-S i < } f f i х - количество волокон.





FB-4R/NMA-5 FB-8R/NMA-5 FB-16R/NMA-5 FB-24R/NMA-5 FB-32R/NMA-5 Mногомодовый 50/ 125 мкм

FB-4R/NMA FB-8R/NMA

FB-16R/NMA

FB-24R/NMA FB-32R/NMA

Mногомодовый 62.5/ 125 мкм

Кабели данной группы предназначены для прокладки в кабельной канализации, блоках, трубах (включая метод пневмопрокладки), в тоннелях и коллекторах при опасности повреждения грызунами, при опасности затопления на длительный срок, а также по мостам и эстакадам.

Конструкция


1. Центральный силовой элемент (UC3) - стеклопластиковый диэлектрический стержень, стальная проволока.

2. Оптический модуль со свободно уложенными волокнами

в оболочке из ПБТ и заполненный гидрофобным заполнителем.

3. Mежмодульный гидрофобный заполнитель.

4. Алюмополиэтиленовая лента

5. Промежуточная оболочка из полимерного материала.

6. Броня из стальной гофрированной ленты.

7. Защитный шланг из полимерного материала.

Параметры оптического кабеля

Механические характеристики:

Cтойкость к статическим растягивающим усилиям

Cтойкость к динамическим растягивающим усилиям

более 3,45 кН

Cтойкость к раздавливающим усилиям

500 Н/ см

Mинимальный радиус изгиба

20 внешних диаметров кабеля

Габариты и масс!Н

Внешний диаметр кабеля

15 мм

Расчетная масса 1-го километра кабеля, не более

220 кг

Условия хранения, монтажа и применения Н

Рабочая температура

-60 ... +70 °C

Температура монтажа

-10 ... +50 °C

Температура транспортировки и хранения

-50 ... +50 °C

Возможная конфигурация оборудования (под заказ)

i 1-1-1 гч/чиял 1- ; Оптический кабель многомодовый 50/ 125 мкм, для внутриобъектовой прокладки. i FB-хR/NMA-5 j х - количество волокон.

i г^/мчл i Оптический кабель многомодовый 62.5/ 125 мкм, для внутриобъектовой прокладки. i FB-хR/NMA 1 J г г 1 х - количество волокон.

i г мчл ; Оптический кабель одномодовый 9/ 125 мкм, для внутриобъектовой прокладки. в^ 1 FB-хR/NMA-S ! J г г р

х - количество волокон.






Оптические соединительные розетки

Соединительные розетки полностью соответствуют международным стандартам.

Мы используем высокоточные центраторы: в многомодовых - из бронзы, в одномодовых - из

циркониевой керамики.


Розетка ST

i Назначение

KST2

KST2-S

i Розетка ST-ST, многомодовая MM ; Розетка ST-ST, одномодовая SM

Розетка ST имеет металлический корпус и бронзовый центратор. Штыревые фиксаторы обеспечивают надежную фиксацию коннекторов, специальные пазы предохраняют соединяемые в розетке коннекторы от осевого поворота.


Розетка SC

KSC2

1 Назначение

i Розетка SС-SС, многомодовая MM

KSC2-S

i Розетка SС-SС, одномодовая SM

Корпус розетки SC изготавливается из пластика и имеет синий цвет для одномодовых применений и черный или бежевый для многомодовых. Могут быть симлексными и дуплексными (сдвоенными). Розетки для коннекторов со скошенным торцом (SC/APC) имеют корпус зеленого цвета.



Оптические соединительные розетки



Розетка FC-D

Mодель

Назначение

KГC2-В

; Розетка FC-FC, D-типа, многомодовая, центратор i бронзовый

KГC2-В-$

i Розетка FC-FC, D-типа, одномодовая, центратор 1 керамический


Розетки FC-D типа для компактного монтажа. Полимерные заглушки защищают розетки от попадания пыли. Розетки для коннекторов со скошенным торцом (для коннекторов FC/APC) имеют размер паза 2,02 мм и зеленые заглушки.

Розеткаьс

Mодель

KLC2-S

Назначение

Розетка LC-LC, одномодовая SM

Корпус изготавливается из пластика. Два типа исполнения розетки: симплекс и дуплекс. В розетках используется специальный центратор для капилляров диаметром 1,25 мм.
