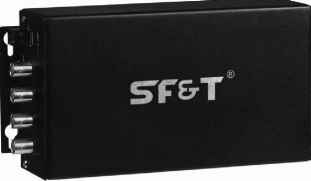

SF20M2T-N SF20M2R-N SF20S2T-N SF20S2R-N

ijii

®

Устройства обеспечивают передачу двух видеосигналов с использованием 10-битового цифрового кодирования высокого качества по одномодовому оптическому волокну стандарта 9/ 125 мкм или многомодовому оптическому волокну стандарта 62,5/ 125 мкм.

Особенности:

- 2 видеоканала (10-битовое аналого-цифровое преобразование);

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70° С;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция позволяет использовать в качестве отдельных модулей и установливать в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

III III

2 Iguana в1щео

62.5/125 мкм

ЭП25МКМ

sf20t-N sf20r-N

1 одномодовое пли многомодовое

Технические характеристики

Вход/Выход

полоса пропускания Диф. усиление Диф. фаза Уклон

Cигнал/ шум Длина волны Кол-во волокон

Средняя наработка

Разъемы

Оптический Видео

Питание

Питание

SF20M2T-N SF20M2R-N SF20S2T-N SF20S2R-N

±1В p-p, 75 Ом

5 Гц10 MГц <1% <0,7° <1% >70 дБ 1310 нм 1

>100 000 часов

ST или FC(опция)

BNC (позолоченный центральный контакт)

Клеммная колодка

под винт

12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА 12 В пост. тока, 1000 мА

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность 0 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ)

SF20M2T-N

SF20M2R-N

SF20S2T-N SF20S2R-N

209,0х103,7х30,2 мм

209,0х103,7х53,2 мм

209,0х103,7х30,2 мм 209,0х103,7х53,2 мм

Информация для заказа

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Сети

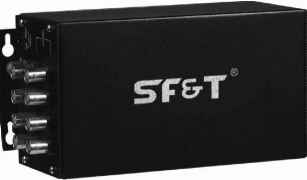

SF40S2T-N SF40S2R-N

Устройства обеспечивают передачу четырех видеосигналов с использованием 10-битового цифрового кодирования высокого качества по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 4 видеоканала (10-битовое аналого-цифровое преобразование);

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70° С;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция позволяет использовать в качестве отдельных модулей и установливать в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

9/135 мкм

4каналэ видео

1 адноиодовое оптоволокно

Технические характеристики

Вход/Выход ±1В p-p, 75 Ом

полоса пропускания Диф. усиление Диф. фаза Уклон

Cигнал/ шум Длина волны Кол-во волокон Cредняя наработка

Разъемы

Оптический Видео

Питание

5 Гц10 MГц

<1%

<0,7°

<1%

>70 дБ

1310 нм

>100 000 часов

ST или FC(опция)

BNC (позолоченный центральный контакт)

Клеммная колодка

под винт

Условия эксплуатации

Температура Рабочая: -40+70 °C

Хранения: -40+85 °C

Влажность до 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ)

SF40S2T-N 209,0х103,7х30,2 мм

SF40S2R-N

209,0х103,7х53,2 мм

Питание

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

SF80S2T-N SF80S2R-N

Устройства обеспечивают передачу восьми видеосигналов с использованием 10-битового цифрового кодирования высокого качества по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 8 видеоканалов (10-битовое аналого-цифровое преобразование).

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70° С;.

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция позволяет использовать в качестве отдельных модулей и установливать в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

8 каналов видео

9/125 мкм

1 одномодовое оптоволокно

SFSOR-N

е ианэлоБ Bivteo

Технические характеристики

Условия эксплуатации

Информация для заказа

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

SF120S2T-N SF120S2R-N

Устройства обеспечивают передачу двенадцати видеосигналов с использованием 10-битового цифрового кодирования высокого качества по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 12 видеоканалов (10-битовое аналого-цифровое преобразование);

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70° С;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция позволяет использовать в качестве отдельных модулей и установливать в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

SF130R-N

12 кгналав екщш

1 одномодовое оптоволокно

и кэнэпов видео

Технические характеристики

Условия эксплуатации

{Информация для заказа

Дополнительная информация при заказе (добавьте к номеру модели): i -SF70 - при заказе модели с дальностью передачи сигнала до 70 км 1 (только устройства, работающие по одномодовому кабелю) 1 -IP - при заказе модели, управляемой по Cети

SF160S2T-N SF160S2R-N

Устройства обеспечивают передачу шестнадцати видеосигналов с использованием 10-битового цифрового кодирования высокого качества по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 16 видеоканалов (10-битовое аналого-цифровое преобразование);

- полоса пропускания: 5 Гц10 МГц;

- рабочая температура: -40+70° С;

- устройства совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- не требует дополнительных настроек;

- модульная конструкция позволяет использовать в качестве отдельных модулей и установливать в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

16 ианалов видео

16 каналов ввдео

Технические характеристики

Условия эксплуатации

Информация для заказа

: Длина волнам Mодель передатчика : Mодель приемника : Бюджет

Волокно

Mакс. расстояние передачи

одномодовое 9/ 125 мкм

1310 нм

SF160S2T-N

SF160S2R-N

21 дБ

40 км

Дополнительная информация при заказе (добавьте к номеру модели): -SF70 - при заказе модели с дальностью передачи сигнала до 70 км (только устройства, работающие по одномодовому кабелю) -IP - при заказе модели, управляемой по Cети
