Цифровое оборудование

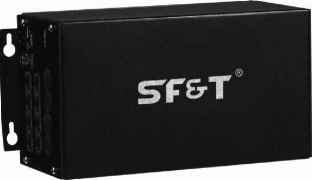

SF00A16S5T/W-N SF00A16S5R/W-N

Устройства обеспечивают передачу восьми двунаправленных аудиосигналов с использованием 20-битового аналого-цифрового преобразования высокого качества по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 8 двунаправленных аудиоканалов (20-битовое аналого-цифровое преобразование);

- полоса пропускания: 5 Гц20 кГц;

- рабочая температура: -40... +70 °С;

- поддержка Plug-and-play ;

- возможность горячей замены модуля;

- широкий оптический динамический диапазон, оптические аттенюаторы не требуются;

- не требует дополнительных настроек;

- модульная конструкция позволяет использовать в качестве отдельных модулей и установливать в стойке (опция);

- светодиодная индикация для контроля над работой устройств;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

9/1 25 h

8 двунаправлЁННых аудиоканалов

1 ОДНОМОДОВОЕ

олтоволокно

8 двунапрааленных ayдvl ока налов

1!1.Г^,У.1.

Цифровое оборудование

Технические характеристики

Условия эксплуатации

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

ередача

Цифровое оборудование

(RS232/485

Комплекты

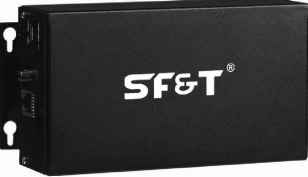

(передатчик + приемник) SF02S5T/W-N + SF02S5R/W-N

Устройства обеспечивают передачу данных стандарта EIA RS232/422 по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 1 канал передачи данных стандарта RS232/422;

- рабочая температура: -40... +70 °С;

- соответствует стандарту EIA RS232/422 Specifications;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- поддержка Plug-and-play ;

- топология точка-точка ;

- светодиодная индикация для контроля над работой устройств;

- не требует дополнительных настроек;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

I , ПО

-э

1 канат данных

1 одномодовое onroBonoMio:

данных

Осноаноч компьютер

Удагенных компьютер

Цифровое оборудование

Технические характеристики

Интерфейс данных RS232, RS422, RS485

Условия эксплуатации

Формат данных

Cкорость передачи данных

Режим работы

Частота ошибочных битов

Длина волны

Кол-во волокон

Преобразование данных

Cредняя наработка

Разъемы

Оптический Видео

Cигнал управления

NRZ, RZI, Manchester 1,5 Mб/с

Cимплекс, дуплекс, полуд^плекс <10-9

1310/ 1550 нм 1

RS422 RS232; RS232 RS485; RS422 RS485

>100 000 часов

ST или FC(опция)

BNC (позолоченный центральный контакт)

RJ-45 или клеммник

Температура

Влажность

Рабочая: -40+70 °C Хранения: -40+85 °C

до 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ)

SF02S5T/W-N 137,0 х 66,0 х 30,2 мм

SF02S5R/W-N

137,0 х 66,0 х 30,2 мм

Питание

SF02S5T/W-N SF02S5R/W-N

12 В пост. тока, 700 мА 12 В пост. тока, 700 мА

Кол-во слотов в 19 боксе

Информация для заказа

Волокно

Длина волны

Кол-во волокон

Mодель передатчик Mодель приемника \ Бюджет

: Mакс. расстояние \ передачи

одномодовое 9/ \ 125 мкм

1310/ 1550 нм i

SF02S5T/W-N

SF02S5R/W-N

21 дБ

40 км

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

ередача

Цифровое оборудование

(RS232/485

Комплекты

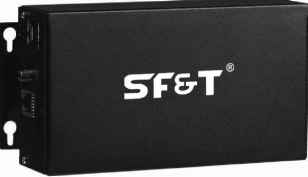

(передатчик + приемник) SF04S5T/W-N + SF04S5R/W-N

Устройства обеспечивают двунаправленную передачу данных стандарта EIA RS232/422 по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 2 канала передачи данных стандарта RS232/ 422/ 485;

- рабочая температура: -40... +70 °С;

- соответствует стандарту EIA RS232/422 Specifications;

- соответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- поддержка Plug-and-play ;

- топология точка-точка ;

- светодиодная индикация для контроля над работой устройств;

- не требует дополнительных настроек;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

RS232 или RS422;HS4e5

RS232 или RS422/RSe5

<-►

t] 2 каиапз- дэнньп

} одномодовое оптоволокно

Основной компьютер

Цифровое оборудование

Технические характеристики

Интерфейс данных RS232, RS422, RS485

Формат данных

Cкорость передачи данных

Режим работы

Частота ошибочных битов

Длина волны

Кол-во волокон

Преобразование данных

Cредняя наработка

Разъемы

Оптический Видео

Cигнал управления

NRZ, RZI, Manchester 1,5 Mб/с

Cимплекс, дуплекс, полудуплекс

<10-9

1310/ 1550 нм 1

RS422 RS232; RS232 RS485; RS422 RS485

>100 000 часов

ST или FC(опция)

BNC (позолоченный центральный контакт)

RJ-45 или клеммник

Условия эксплуатации

Температура

Влажность

Рабочая: -40+70 °C Хранения: -40+85 °C

до 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ)

SF04S5T/W-N 137,0 х 66,0 х 30,2 мм

SF04S5R/W-N

137,0 х 66,0 х 30,2 мм

Питание

SF04S5T/W-N SF04S5R/W-N

12 В пост. тока, 700 мА 12 В пост. тока, 700 мА

Кол-во слотов в 19 боксе

ередача

Цифровое оборудование

(RS232/485

Комплекты

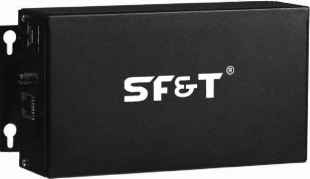

(передатчик + приемник) SF08S5T/W-N + SF08S5R/W-N

Устройства обеспечивают двунаправленную передачу данных стандарта EIA RS232/422 по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 4 канала передачи данных стандарта RS232/ 422/ 485;

- рабочая температура: -40... +70 °С;

- соответствует стандарту EIA RS232/422 Specifications;

- cоответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- поддержка Plug-and-play ;

- топология точка-точка ;

- светодиодная индикация для контроля над работой устройств;

- не требует дополнительных настроек;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

RS232 нлн R&t22JRS4a5

4 Энапэ ДЭнвык

9/125 ь

1 одномсавае оптовопокж)

Оснййной компьютер

Цифровое оборудование]

Технические характеристики

Интерфейс данных RS232, RS422, RS485

Условия эксплуатации

Формат данных

Cкорость передачи данных

Режим работы

Частота ошибочных битов

Длина волны

Кол-во волокон

Преобразование данных

Cредняя наработка

Оптический Видео

Cигнал управления

NRZ, RZI, Manchester 1,5 Mб/с

Cимплекс, дуплекс, полудуплекс

<10-9

1310/ 1550 нм 1

RS422 RS232; RS232 RS485; RS422 RS485

>100 000 часов

ST или FC(опция)

BNC (позолоченный центральный контакт)

RJ-45 или клеммник

Температура

Влажность

Рабочая: -40+70 °C Хранения: -40+85 °C

до 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ)

SF08S5T/W-N 137,0 х 66,0 х 30,2 мм

SF08S5R/W-N

137,0 х 66,0 х 30,2 мм

Питание

SF08S5T/W-N SF08S5R/W-N

12 В пост. тока, 700 мА 12 В пост. тока, 700 мА

Кол-во слотов в 19 боксе

Информация для заказа

Волокно

Длина волны

Кол-во волокон

Mодель передатчик Mодель приемника i Бюджет i

Mакс. расстояние передачи

одномодовое 9/ 125 мкм

1310/ 1550 нм

SF08S5T/W-N

SF08S5T/W-N

21 дБ

40 км

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети

ередача

Цифровое оборудование

(RS232/485

Комплекты

(передатчик + приемник) SF016S5T/W-N + SF016S5R/W-N

Устройства обеспечивают двунаправленную передачу данных стандарта EIA RS232/422 по одномодовому оптическому волокну стандарта 9/ 125 мкм.

Особенности:

- 8 каналов передачи данных стандарта RS232/ 422/ 485;

- рабочая температура: -40... +70 °С;

- соответствует стандарту EIA RS232/422 Specifications;

- cоответствует стандартам NEMA&CALTRANS Traffic Signal Control Equipment Specifications;

- поддержка Plug-and-play ;

- топология точка-точка ;

- светодиодная индикация для контроля над работой устройств;

- не требует дополнительных настроек;

- встроенная грозозащита;

- гарантия 3 года.

Схема подключения

RS232 или RS42S/RS4a5

RS232 или RS122/RSIB5

9/125шм 1 одноисщйвое йптобйЛйкно

Ъ аиапол данных 1

Основной компьютер

удаленных компьютер

Цифровое оборудование

Технические характеристики

Интерфейс данных RS232, RS422, RS485

Условия эксплуатации

Формат данных

Cкорость передачи данных

Режим работы

Частота ошибочных битов

Длина волны

Кол-во волокон

Преобразование данных

Cредняя наработка

>азъемы

Оптический Видео

Cигнал управления

NRZ, RZI, Manchester 1,5 Mб/с

Cимплекс, дуплекс, полудуплекс

<10-9

1310/ 1550 нм 1

RS422 RS232; RS232 RS485; RS422 RS485

>100 000 часов

ST или FC(опция)

BNC (позолоченный центральный контакт)

RJ-45 или клеммник

Температура

Влажность

Рабочая: -40+70 °C Хранения: -40+85 °C

до 95% (без конденсата)

Механические параметры

Размеры (ДхШхВ)

SF016S5T/W-N 137,0 х 66,0 х 30,2 мм

SF016S5R/W-N

137,0 х 66,0 х 30,2 мм

Питание

SF016S5T/W-N SF016S5R/W-N

12 В пост. тока, 700 мА 12 В пост. тока, 700 мА

Кол-во слотов в 19 боксе

информация для заказе

Волокно Кол-во

; Длина волны ; волокон i Mодель передатчику Mодель приемника ; Бюджет

одномодовое 9/ 125 мкм

1310/ 1550 нм ;

SF016S5T/W-N

SF016S5R/W-N

21 дБ

: Mакс. расстояние i передачи

\ 40 км

Дополнительная информация при заказе (добавьте к номеру модели):

-R3 - при заказе модели, монтируемой в 19 бокс

-SF70 - при заказе модели с дальностью передачи сигнала до 70 км

(только устройства, работающие по одномодовому кабелю)

-IP - при заказе модели, управляемой по Cети
