Интегрированный комплекс-безопасности КОДОС - оптимальное решение для обеспечения безопасности офисных центров.

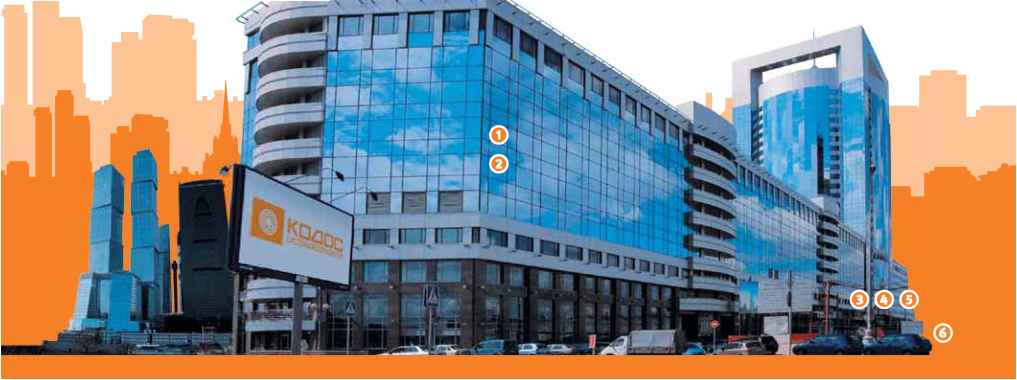

Интегрированный комплекс безопасности кодос

Охранная, пожарная

и тревожная сигнализации

на базе ппкоп кодос а-20

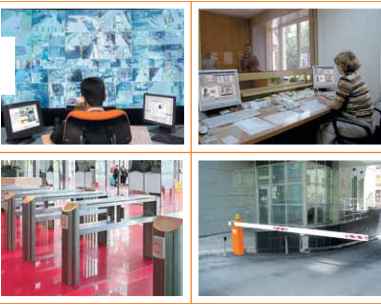

Централизованный пост охраны

на базе интегрированного комплекса безопасности , кодос 1

Автоматизированная проходная на базе скуд кодос и системы видеонаблюдения GLOBOSS

Бюро пропусков на базе скуд кодос

Въезд на автопарковку на базе скуд кодос и кодос-Авто

Здание оснащается интегрированной системой безопасности, спроектированной на базе оборудования КОДОС. Непосредственно помещения офисного центра оборудуются системой контроля доступа, охранно-пожарной сигнализацией и системой видеонаблюдения. На входе в здание организуется бюро пропусков для посетителей, а прилегающая автопарковка оснащается системой контроля проезда, и просматривается с камер видеонаблюдения.

Решаемые задачи:

предотвращение несанкционированного доступа в помещения офисного центра:

- выдача индивидуальных пропусков для арендаторов;

- организация проходной с элементами видео- и фотоидентификации;

- организация бюро пропусков для посетителей и гостей с возможностью внесения их фотографий и личных данных в базу;

- разграничение доступа сотрудников и посетителей в различные офисные помещения, контроль их перемещений;

- при необходимости - учет рабочего времени персонала;

индивидуальная или централизованная постановка/снятие с охраны помещений арендаторами;

охранно-пожарная сигнализация в офисах;

автоматизация рабочих мест сотрудников службы безопасности;

видеонаблюдение за охраняемыми помещениями и прилегающей территорией.

Преимущества и особенности:

авторизация персонала и гостей в системе безопасности при входе и внутри здания, а также при въезде на парковку;

учет рабочего времени и формирование отчетов;

оповещение службы безопасности о попытках несанкционированного проникновения в помещения и их фиксация;

создание видеоархивов по каждой зоне наблюдения с возможностью последующего воспроизведения

по заданным параметрам (дата, время суток и т. п.);

определение местонахождения сотрудников в офисных помещениях;

архивация видеозаписей по тревожным событиям, зафиксированным в установленный промежуток времени;

разграничение доступа к данным системы

для разных арендаторов (функция Владельцы );

автоматическое регулирование доступа сотрудников в помещения в течение суток, другие специфические возможности.

Комплекс безопасности КОДОС для административных зданий и бизнес-центров - одно из лучших решений, представленных сегодня на рынке России и стран ближнего зарубежья.

БИЗНЕС-ЦЕНТРЫ

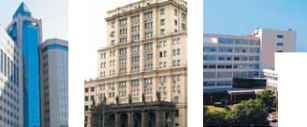

Реализованные проекты

Московский офис ОАО ГМК Норильский никель

ОАО Нефтяная компания ЛУКОЙЛ

Решение для проходной КОДОС предусматривает работу с большим количеством сотрудников. Информация о них хранится непосредственно в контроллерах, что позволяет принимать решение о допуске на предприятие без задержек, в том числе и при потере связи с сервером. При этом в зависимости от требований к пропускной способности и дизайну интерьера на проходной могут быть использованы различные типы турникетов. Для выхода посетителей используются картоприемники КОДОС.

Система охранной, пожарной и тревожной сигнализации КОДОС

позволяет просто и эффективно решить вопросы охранной и пожарной безопасности на объекте: организовать централизованный пост охраны с выводом всей информации как на монитор охранника, так и на модули отображения информации МИ-50.

Профессиональная система видеонаблюдения GLOBOSS может быть построена на основе как аналоговых, так и IP-видеокамер и видеохабов. GLOBOSS обладает гибким пользовательским интерфейсом и дает возможность конфигурировать видеокамеры для каждого оператора индивидуально.

АДМИНИСТРАТИВНЫЕ ЗДАНИЯ I

i-Ji fn M

I ВIL

Объекты Министерства внутренних дел Российской Федерации в Москве

Федеральная служба государственной регистрации, кадастра и картографии (Росреестр) по г. Москве

Московский государственный технический университет им. Н.Э.Баумана

Университет Московский государ- Анталийский

Акдениз (Турция) ственный театр археологический Ленком музей (Турция)

Торгово-деловой комплекс Смоленский пассаж

Офисный комплекс Северная башня

Примерный расчет

СИСТЕМА БЕЗОПАСНОСТИ ВКЛЮЧАЕТ В СЕБЯ:

Количество пользоватерей -1500 человек

Пожарная сигнализация - 300 шлейфов

Охранная сигнализация -180 шлейфов

Охранное видеонаблюдение - 6о камер

Контроль доступа в здание - 4 турникета

КПП, оборудованный шлагбаумом

120 точек доступа в помещения (из них 2 помещения,

оборудованные биометрическими считывателями)

Бюро пропусков с занесением информации о клиенте в БД

Автопарковка на юо автомобилей

Центральный пост охраны

СИСТЕМА КОНТРОЛЯ И УПРАВЛЕНИЯ ДОСТУПОМ ОБОРУДОВАНИЕ КОДОС RC-102E КОДОС RC-103E КОДОС RD-1100 КОДОС RD-1100

КОДОС RD-1100USB

КОДОС АД-07

КОДОС ЕС-602

КОДОС АД-01

КОДОС СК-Е

КОДОСАКП

HORPIT (КОДОС Р-01-3)

ОПИСАНИЕ

Контроллер дверной

Контроллер турникетный

Считыватель для постановки/снятия с охраны

Считыватель доступа (вход по карточке/выход по кнопке) и для турникетов Считыватель персонализации карт доступа (для работы с модулем

Бюро пропусков и персонализации карт доступа сотрудников)

Преобразователь протокола Wiegand-26 в 2-wiRE (кодос)

для подключения биометрических считывателей

Контроллер для управления шлагбаумом

Считыватель дальнего радиуса действия

Преобразователь протокола (20 контроллеров на линию)

Сетевой контроллер

Клавиатура постановки/снятия с охраны

Блок питания

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Комплект ПО ИКБ КОДОС Оптимальный Дополнительная рабочая станция

ОХРАННО-ПОЖАРНАЯ СИГНАЛИЗАЦИЯ

ОБОРУДОВАНИЕ

КОДОС А-20

КОДОС МИ-50

КОДОС А-07/8

КОДОС А-06/8

КОДОС А-09

КОДОС А-вв

КОДОС СК-Е

HORPIT (КОДОС Р-01-3)

ОПИСАНИЕ

Адресная панель

Модуль индикации

Адресный блок на 8 охранных шлейфов

Адресный блок на 8 охранных шлейфов

Адресный блок на 2 извещателя пожарных ручных

Адресный блок на 2 канала управления

Сетевой контроллер

Блок питания

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ I

Базовый комплект программного обеспечения опс Программа удаленного администрирования системы

СИСТЕМА ВИДЕОНАБЛЮДЕНИЯ

ОБОРУДОВАНИЕ ОПИСАНИЕ I

SECT0RR-8E Плата видеоввода

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ М

GLOBOSS32

КОЛИЧЕСТВО 116

КОЛИЧЕСТВО

КОЛИЧЕСТВО

КОЛИЧЕСТВО

КОЛИЧЕСТВО 8

Административные здания и бизнес-центры

(£)

Предприятия и заводы

Охранно-пожарная сигнализация на базе опс КОДОС

Автоматизированная проходная на базе скуд кодос

Централизованный пост охраны

на базе интегрированного комплекса безопасности кодос

Разграничение доступа на складе на базе скуд кодос

О

Интегрированный комплекс безопасности КОДОС включает в себя специализированные решения для проходных предприятия, производственных зданий, заводоуправлений, складов, бюро пропусков, контрольно-пропускных пунктов.

Оборудование КОДОС позволяет создать интегрированную систему безопасности, включающую в себя системы контроля доступа, охранной, пожарной, тревожной и периметральной сигнализации, а также систему видеонаблюдения. Одной из приоритетных задач комплекса, наряду со всесторонним мониторингом ситуации, является разграничение доступа и учет рабочего времени. Для этого все проходные оборудуются турникетами со считывателями. Организация работы табельщиков позволяет получать отчеты об отработанном времени в модуле Инспектор трудовой дисциплины .

Решаемые задачи:

видеонаблюдение за периметром предприятия, территорией, цехами и складами;

организация автоматизированной проходной с выводом видеоизображений и информации о проходящих сотрудниках на пост охраны;

создание автоматизированного бюро пропусков для учета посетителей;

разграничение доступа работников предприятия

в цеха, складские, административные и служебные помещения. За счет этого возможно также вести учет рабочего времени сотрудников;

автоматизация рабочих мест табельщиков с возможностью интеграции с системами управления предприятием 1С: Предприятие и др.;

формирование различных отчетов для бухгалтерии и отдела кадров (в том числе формы Т-12, Т-13, отчет о посещении столовой и др.);

автоматизация допуска автомобилей на территорию предприятия с возможностью определения номеров автомашин и выдачи команды на открытие шлагбаума, автоматизация работы парковки.

Преимущества и особенности:

повышение общего уровня безопасности и степени защищенности предприятия, снижение вероятности и возможности хищений материальных ценностей;

организация централизованных постов охраны;

усиление трудовой дисциплины сотрудников и снижение за счет этого издержек производства;

повышение качества работы бухгалтерии, табельщиков и др. за счет интеграции системы безопасности с практически любой существующей системой управления

на предприятии.

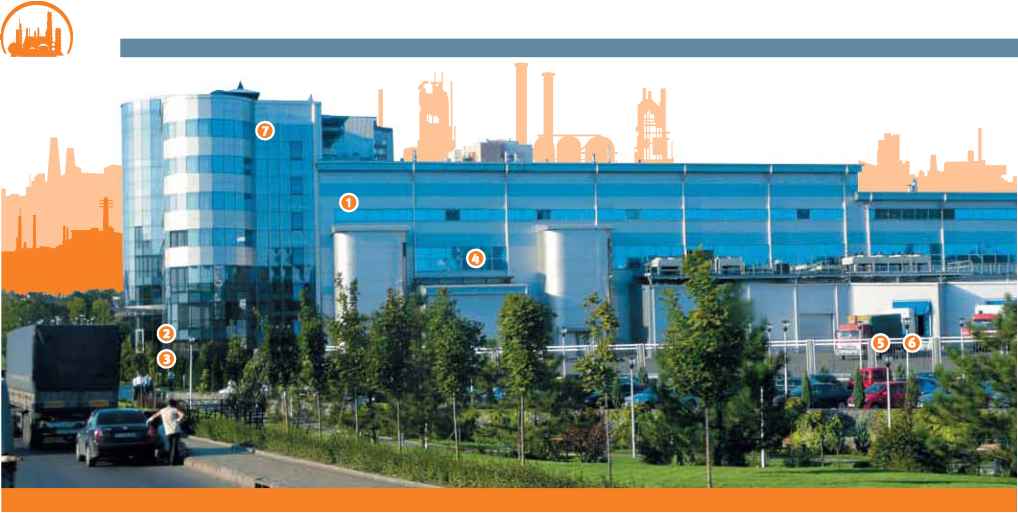

Контрольно-пропускной пункт

на базе СКУД кодос и кодос-Авто

Видеонаблюдение и охранная сигнализация по периметру завода на базе системы GLOBOSS и опс кодос

Автоматизация работы столовой завода на базе СКУД кодос

Реализованные проекты

в числе крупных предприятий и заводов, оснащенных системами безопасности КОДОС:

предприятие по изготовлению керамической

плитки KERAMA MARAZZI;

Металлургические комбинаты Arcelor Mittal;

Завод Мотордеталь ;

ОАО Воркутауголь ;

Чеховский завод энергетического машиностроения;

Киевская кондитерская фабрика им. К. Маркса;

Цементная фабрика OYAKAdana pimento (Турция);

Кампиво ;

КАМАЗ ;

Солигалический известковый комбинат и многие другие.

Примерный расчет

система безопасности включает в себя:

Количество пользователей - до 65000 человек Пожарная сигнализация - 750 шлейфов Охранная сигнализация (в том числе периметральная охрана) -1200 шлейфов Охранное видеонаблюдение - 72 камеры Контроль доступа на предприятии - 4 проходных (по 3 турникета и одному картоприемнику на каждой) Контроль доступа на предприятии - 2 проходных (по б турникетов и 2 картоприемника на каждой)

КПП, оборудованный шлагбаумом - 4 пункта Контроль доступа в помещения -120 точек доступа (из них 2 помещения, оборудованные биометрическими считывателями) Учет рабочего времени сотрудников Табельщики - ю рабочих меа Бюро пропусков с занесением информации о клиенте в бд - 3 Центральный пост охраны

охранно-пожарная сигнализация

система контроля и управления доступом

оборудование ОПИСАНИЕ количеаво

Проходные 1-4

Считыватель бесконтактных карт ем-Маг1п для подключения к пк 4

Контроллер доступа сетевой 4

Адаптер для подключения дверей/ турникета/шлагбаума/картоприемника 16

Считыватель бесконтактных карт ем-маг1п 24

Блок питания 4

Картоприемник для карт ем-маг1п 4

Проходные 5,6

Контроллер доступа сетевой 2

Адаптер для подключения дверей/ турникета/шлагбаума/картоприемника 8

Считыватель бесконтактных карт ем-мапп 12

Блок питания 2

Картоприемник для карт ем-мапп 2

Шлагбаумы

Сетевой контроллер tcp/ip для контроллеров доступа серии кодос ес и кодос rc 4

Контроллер доступа для шлагбаума 4

Адаптер для сторонних считывателей 8

Блок питания 4

Считыватель дальнего действия 8

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ количеаво

Комплект по икб кодос Профессиональный 1

Дополнительная рабочая станция (арм охранника) 6

Комплект по Инспектор трудовой дисциплины - Предприятие 1

Программа арм Табельщик 10

Комплект по арм Учет пропусков 4

кодос rd-1100usb

кодос pro

кодос ад-10

кодос rd-1100ул horpit (кодос р-01-3) кодос к-100

кодос pro

кодос ад-10

кодос rd-1100ул horpit (кодос р-01-3) кодос к-100

кодос ск-е

кодос ес-602

кодос ад-07

horpit (кодос р-01-3)

ОБОРУДОВАНИЕ

кодос а-07/8

кодос а-06/8

кодос а-20

кодос изл-01

кодос ск-е

кодос ми-50

horpit (кодос р-01-3) ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Базовый комплект программного обеспечения опс Программа удаленного администрирования системы

ОПИСАНИЕ

Адресный блок охранный

Адресный блок пожарный на 8 зон

Прибор приемно-контрольный охранно-пожарный

Изолятор линии

Сетевой контроллер tcp/ip для связи кодос а-20 с пк

Модуль индикации

Блок питания

ОПИСАНИЕ

Плата видеоввода

система видеонаблюдения

ОБОРУДОВАНИЕ

sect0rr-8e

СОПУТСТВУЮЩЕЕ ОБОРУДОВАНИЕ

Стационарные камеры внутри помещения

Корпусная камера день/ночь

Объектив вариофокальный, автодиафрагма

Профессиональный металлический кронштейн для установки корпусных видеокамер

внутри помещения

Блок питания hobpit (кодос р-01-3)

Уличные поворотные камеры

Телекамера купольного типа

Кожух для телекамер STC-3900; уличная (IP65) установка, подвесное (Pendant) крепление

(кронштейн настенный и потолочный в комплекте), прозрачный плафон

Источник электропитания

Уличные стационарные камеры

Корпусная камера день/ночь

Объектив вариофокальный, автодиафрагма

Термокожух (90 x 70 x 240 мм) с обогревателем, солнцезащитным козырьком и кронштейном настенным ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

GLOBOSS 24

Удаленные АРМ

количеаво

количество

количество 3

48 48 48

Предприятия и заводы

Гостиницы

Являясь универсальной основой для комплексной защиты объектов различного масштаба и назначения, интегрированный комплекс безопасности КОДОС отлично зарекомендовал себя в гостиничных комплексах.

Интегрированный Комплекс Безопасности КОДОС

Стойка администратора на базе скуд кодос

Централизованный пост охраны

на базе интегрированного комплекса безопасности кодос

Охранно-пожарная сигнализация на базе опс кодос

Въезд на автопарковку на базе скуд кодос и кодос-Авто

О

Повседневная жизнь любой гостиницы - это броуновское движение больших потоков людей, что делает ее очень привлекательным местом для различных криминальных элементов, желающих остаться незамеченными. С другой стороны, нельзя исключать возникновения в здании разного рода техногенных аварий. Системы безопасности КОДОС обеспечивают оперативное реагирование на все эти вызовы, делают мониторинг ситуации в отеле максимально удобным и эффективным.

Основные особенности комплекса безопасности КОДОС для отелей - это интеграция СКУД с системой управления гостиничным комплексом. Осуществить интеграцию позволяет программа КОДОС-Отель - уникальный программный продукт, созданный для решения специфических задач гостиничного бизнеса.

Решаемые задачи:

предотвращение заселения номеров без регистрации;

автоматическое предоставление доступа гостям в номера и другие помещения по электронным ключам (картам доступа);

контроль действий персонала, управление доступом сотрудников в помещения, учет рабочего времени;

автоматизация ограничения доступа в номера по времени (заселения

и выселения);

формирование различных отчетов

(о времени пребывания в номере сотрудников, маршрутах горничных и т. п.);

управление освещением в номерах (автоматическое выключение и включение света при уходе и приходе гостя);

контроль доступа на автопарковку;

организация рабочих мест отдела кадров/ службы безопасности/стойки регистрации гостей;

круглосуточное видеонаблюдение за территорией комплекса;

периметральное видеонаблюдение;

контроль ситуации в холлах и служебных помещениях;

противопожарная безопасность в номерах, холлах и служебных помещениях;

охранная и тревожная сигнализация;

автоматическая/ручная постановка

и снятие с охраны номера, служебного помещения при уходе и приходе гостя.

Преимущества и особенности

Интеграция всех элементов ИКБ КОДОС в единую комплексную систему защиты позволит собственникам отеля эффективно решать следующие важнейшие задачи:

разграничить полномочия, регистрацию

и документирование проходов постояльцев, а также персонала в номера и служебные помещения;

разделить постановку и снятие с охраны каждого номера (в том числе и автоматически по чтению электронной карты);

если это необходимо, оперативно вмешиваться в работу системы и целевое управление каждым из ее узлов (включить/выключить вентиляцию, открыть/заблокировать дверь, аннулировать право прохода и пр.);

устанавливать дистанционный видеоконтроль и видеорегистрацию событий;

оперативно получать различные отчеты по заданным параметрам фильтрации;

удаленно управлять инженерными коммуникациями в здании (лифты, свет, кондиционирование

и пр.).

Еще одно важнейшее преимущество икБ КОДОС -

совместимость с системой управления гостиничными комплексами Fidelio. Это приобретает особую актуальность, когда необходимо произвести комплексный учет, контроль и статистическую обработку информации, в том числе и той, которая относится к системам безопасности, в рамках единого программного модуля.

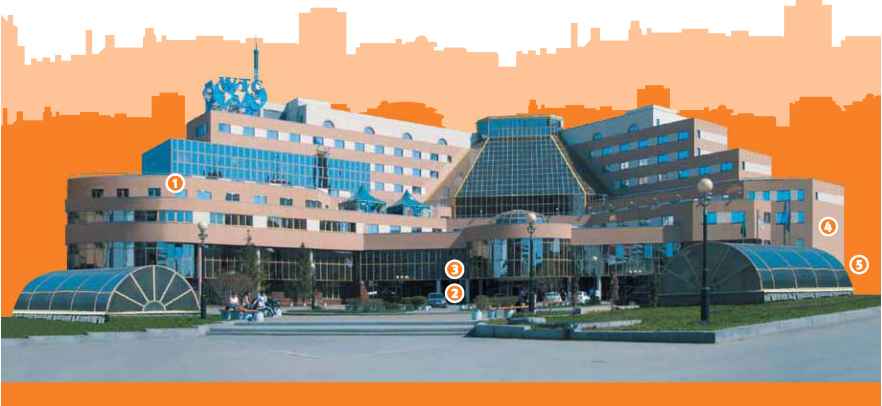

Примерный расчет

СИСТЕМА БЕЗОПАСНОСТИ ВКЛЮЧАЕТ В СЕБЯ:

Количество пользователей - до 8оо человек

Количество номеров - юо

Пожарная сигнализация - 240 шлейфов

Охранная сигнализация -120 шлейфов

Охранное видеонаблюдение - 48 камер

КПП, оборудованный шлагбаумом

Бюро пропусков с занесением информации

о клиенте в БД

Учет рабочего времени сотрудников Интеграция с программой управления гостиничным комплексом Центральный пост охраны

СИСТЕМА КОНТРОЛЯ И УПРАВЛЕНИЯ ДОСТУПОМ

ОБОРУДОВАНИЕ

ОПИСАНИЕ

Вход - по карте, выход - по кнопке (вариант для номеров)

вар, i) контроллер, совмещенный со считывателем

вар. 2) контроллер

Вход и выход - по карте (вариант для служебных помещений)

вар, i) контроллер, совмещенный со считывателем; считыватель

вар. 2) контроллер; 2 считывателя

Адаптер (на каждую линию связи контроллеров доступа кодос RC)

или сетевой контроллер кодос ск-Е

Сетевые контроллеры (на каждую линию связи контроллеров серии кодос ЕС)

Контроллер

Считыватель дальнего радиуса действия

Сетевые контроллеры

Считыватель (для удобного занесения кода карты в базы данных систем и программирования карты на доступ)

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Комплект ПО ИКБ кодос Профессиональный

Дополнительная рабочая станция

ПО учета рабочего времени Инспектор трудовой дисциплины

Программа кодос-Отель

Программа кодос-Авто

ОХРАННО-ПОЖАРНАЯ СИГНАЛИЗАЦИЯ

КОДОС RC-102

КОДОС ЕС

КОДОС RC-102; КОДОС RD КОДОС ЕС; КОДОС RD

КОДОС АД-01

КОДОС СК-Е

КОДОС СК-Е

КОДОС ЕС-602

КОДОС СК-Е КОДОС RD-1100 USB

ОБОРУДОВАНИЕ

КОДОС А-06/8

КОДОС А-09

КОДОС А-08. КОДОС А-08/24 КОДОС А-07/4. КОДОС А-07/8

КОДОС А-20

КОДОС МИ-50

КОДОСАКП

КОДОС RD-1100 USB

ОПИСАНИЕ

Адресный модуль пожарной сигнализации

Адресный модуль пожарной сигнализации

Адресные модули управления

Адресные модули охранной сигнализации

Прибор приемно-контрольный охранно-пожарный

Модуль индикации

Считыватели с кодонаборным пультом

Считыватели постановки/снятия с охраны

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Базовый комплект программного обеспечения опс

СИСТЕМА ВИДЕОНАБЛЮДЕНИЯ

ОБОРУДОВАНИЕ - ОПИСАНИЕ

SECT0RR-8E Платы видеозахвата GLOBOSS на необходимое количество каналов видео

(при использовании аналоговых камер)

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ - -

GLOBOSS 24

Объекты транспортной инфраструктуры

кодос предлагает оптимальное решение для объектов транспортной инфраструктуры - современную многоуровневую систему мониторинга и управления распределенными объектами.

КОЛИЧЕСТВО 100

100

20; 20 20; 40

КОЛИЧЕСТВО

КОЛИЧЕСТВО JO

КОЛИЧЕСТВО 1

КОЛИЧЕСТВО 6

КОЛИЧЕСТВО 2

Решения на базе Интегрированного Комплекса Безопасности КОДОС полностью соответствуют всем требованиям, предъявляемым к безопасности объектов транспорта и обладают оптимальными для них гибкостью и масштабируемостью.

в основе решений лежит интегрированный комплекс безопасности КОДОС, включающий в себя системы контроля доступа, видеонаблюдения, определения номеров автотранспорта, охранной, пожарной, тревожной и периметральной сигнализации. Взаимодействуя со спутниковой навигационно-мониторинговой системой АЛМАЗ , решения могут с успехом применяться для обеспечения безопасности подвижных объектов.

Под объектами транспортной инфраструктуры понимаются пути сообщения, железнодорожные и автобусные станции, аэро-, морские и речные порты, а также здания, сооружения и оборудование, к ним относящееся. Все эти

объекты представляют собой сложную взаимосвязанную систему, поэтому к их безопасности традиционно предъявляются самые серьезные требования. Как правило, такие объекты являются либо автономными (например, здание вокзала), либо распределенными, когда в единую сеть входят различные удаленные друг от друга сооружения: мосты, станции, электрощитовые и т. д.

Единая система безопасности для территориально распределенных объектов на базе оборудования КОДОС позволяет передавать полный объем информации (видеоизображения, события системы контроля доступа, охранной и пожарной сигнализации) с каждого из охраняемых объектов на пульты централизованного наблюдения. Предусмотрены также сортировка информации, которая поступает на те или иные пульты, и возможность создания многоуровневой системы контроля и управления.

Гостиницы

Железнодорожный транспорт

Удачным примером реализации решения на базе интегрированного комплекса безопасности КОДОС является система безопасности для объектов железнодорожного транспорта.

Третий уровень

СИТУАЦИОННЫЙ ЦЕНТР (основной, РЕЗЕРВНЫЙ)

Сервер ИКБ

Сервер мониторинга событий с подконтрольных объектов

База событий видеозаписи

База выбранных событий со всех подотчетных объектов

Второй уровень

РЕГИОНАЛЬНЫЙ ЦЕНТР МОНИТОРИНГА

РЕГИОНАЛЬНЫЙ ЦЕНТР МОНИТОРИНГА

Подразделение безопасности

Сервер безопасности участка железной дороги

Контроль 1-5 объектов

10-200 КМ

Сервер безопасности участка железной дороги

Контроль 1-5 объектов

Подразделение безопасности

10-200 км

Первый уровень

Опорный пункт № 1

-.Г

Сервер безопасности объекта охраны

0 ф

Система охранной сигнализации, Тревожно-вызывная сигнализация

Система охранная телевизионная

Система контроля и управления доступом

Сервер безопасности объекта охраны

0 ф

Система охранной сигнализации Тревожно-вызывная сигнализация

Система охранная телевизионная

Система контроля и управления доступом

АУЛУЛЛУА

5 - 30 км I

Разбивка железной дороги на участки (зоны ответственности)

5-30KMi

В зависимости от поставленньис задач опорный пункт может быть оборудован:

системами охранной, пожарной, тревожной или периметральной сигнализации;

системами охранного теленаблюдения, в том числе специализированными телекамерами - тепловизорами;

системой контроля и управления доступом

(в том числе противотаранными устройствами, которые являются одним из элементов защиты от террористических угроз);

средствами инженерной защиты.

РЕГИОНАЛЬНЫЙ ЦЕНТР МОНИТОРИНГА

Подразделение безопасности

Сервер безопасности участка железной дороги

Контроль 1-5 объектов

10-200 км

Опорный пункт № 3

Сервер безопасности объекта охраны

Система охранной сигнализации Тревожно-вызывная сигнализация

Система охранная телевизионная

Система контроля и управления доступом

Тоннель

5 - 30 км

АУЛУЛУЛУА

Помимо собственно железнодорожного полотна, к объектам железнодорожного транспорта относятся тоннели, мосты, а также здания станций, вокзалов, узлы связи и т. д. Специфическими особенностями таких объектов являются их большая численность, протяженность и территориальная разобщенность.

Систему безопасности для таких объектов можно разделить на три уровня.

Первый уровень - это локальные зоны ответственности (или, иначе, опорные пункты безопасности) протяженностью от 5 до 30 км. В каждой из них есть собственный пост наблюдения и охраны, откуда производится мониторинг ситуации и отслеживается состояние всех систем безопасности мостов, туннелей, станций или узлов жизнеобеспечения. По сути, каждый такой опорный пункт является абсолютно независимым и может работать автономно даже в случае повреждения линии связи с центральным пунктом охраны.

Второй уровень - региональный центр мониторинга, где происходит сбор и обработка всей поступившей с опорных пунктов информации. Зона ответственности такого центра составляет от ю до 200 км. Его ключевое преимущество - в возможности оперативного мониторинга ситуации на каждом из локальных участков.

Задачи, решаемые на уровне регионального поста мониторинга:

контроль и наблюдение за ситуацией на локальных объектах;

просмотр оперативного изображения по тревожным событиям или по команде оператора;

управление оборудованием на удаленных объектах (например, включение тревожной сирены);

контроль работы подотчетных подразделений и др.

Третий уровень объединяет первые два и представляет собой ситуационный центр регионального или общефедерального масштаба. Здесь проводится глобальный анализ поступающей информации, происходит принятие оперативных решений.

Преимущества и особенности:

возможность оперативно реагировать на нештатные ситуации на объектах;

централизованное получение информации о текущей ситуации на каждом объекте;

наличие системы фильтрации, что позволяет сконцентрировать внимание охраны только на значимых событиях;

работа даже при низкой пропускной способности канала связи (от 32 кбит/сек).

Объекты транспортной инфраструктуры

Решаемые задачи:

ограничение доступа посторонних лиц на территорию объекта;

ограничение доступа сотрудников к секретным и иным помещениям специального назначения (с использованием двухфакторной идентификации);

информирование о нарушениях пропускного режима;

организация охранного видеонаблюдения;

контроль местоположения персонала;

протоколирование всех событий в архиве;

учет рабочего времени (формы Т-12, Т-13);

отображение происходящих событий на графическом плане объекта.

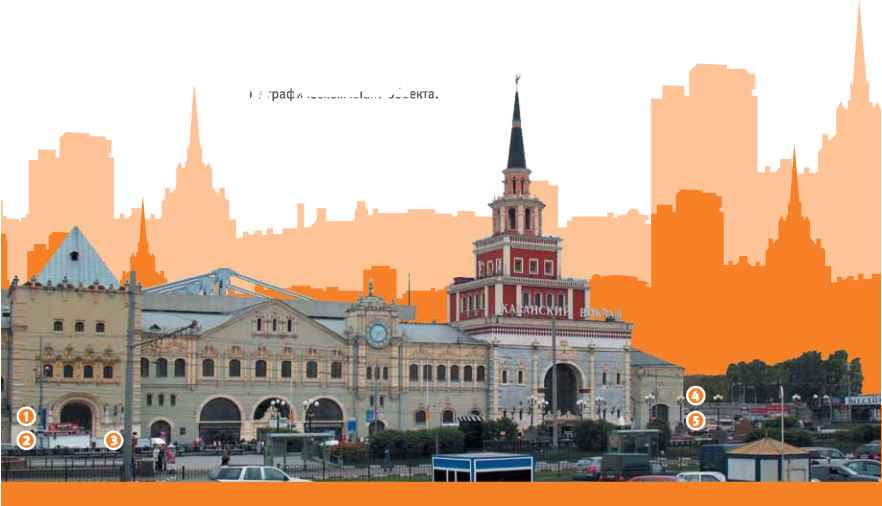

Примерный расчет для вокзала

СИСТЕМА БЕЗОПАСНОСТИ ВКЛЮЧАЕТ В СЕБЯ:

Количество пользователей - до 4000 человек Пожарная сигнализация - 300 шлейфов Охранная сигнализация -150 шлейфов Охранное видеонаблюдение -120 камер (40 роботизированньиО Автопарковка на 400 автомобилей

Контроль доступа на вокзал - 2 проходных

(по 2 турникета и i картоприемнику на каждой)

КПП, оборудованный шлагбаумом и дорожными

блокираторами на въезд и выезд отдельно

Защита дверей в главном здании - 6о точек доступа

Бюро пропусков с занесением информации о клиенте в БД

Центральный пост охраны

Автоматизированная

проходная

на базе СКУД кодос

Охранно-пожарная сигнализация на базе опс кодос

Централизованный пост охраны

на базе интегрированного комплекса безопасности кодос

Видеонаблюдение за периметром на базе системы GLOBOSS

Контрольно-пропускной пункт

на базе скуд кодос и кодос-Авто

о

СИСТЕМА КОНТРОЛЯ И УПРАВЛЕНИЯ ДОСТУПОМ

Пожарная сигнализация

Прибор приемно-контрольный охранно-пожарный Адресный блок на 8 охранных шлейфов Адресный блок на 2 ручных пожарных извещателя Адресный блок на 2 канала управления Сетевой контроллер

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Базовый комплект программного обеспечения ОПС Дополнительная рабочая станция

КОДОС А-20 КОДОС А-Об/8 КОДОС А-09 КОДОС А-08 КОДОС СК-Е

СИСТЕМА ВИДЕОНАБЛЮДЕНИЯ

ОБОРУДОВАНИЕ ОПИСАНИЕ

Видеосервер

SECT0RR-8E Платы видеозахвата GLOBOSS на необходимое количество

каналов видео (при использовании аналоговых камер)

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ GLOBOSS 24

2 8 5 6 3

КОЛИЧЕСТВО

КОЛИЧЕСТВО

1б

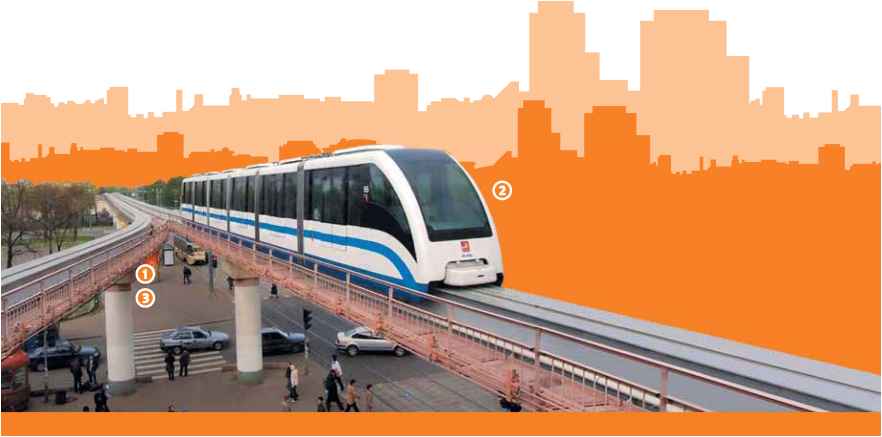

Железнодорожный транспорт

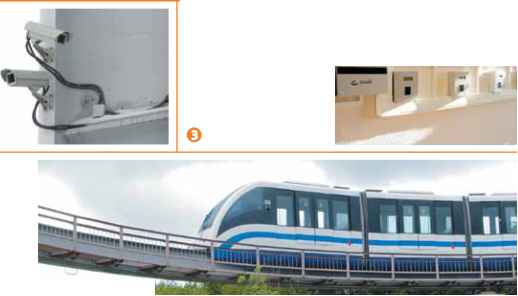

Мост и тоннель

Решаемые задачи:

ограничение доступа посторонних лиц на объект;

информирование о нарушениях пропускного режима;

круглосуточное видеонаблюдение за объектом;

видеозапись по сигналу тревоги от охранной системы;

протоколирование всех событий в архиве;

отображение происходящих событий на графическом плане объекта;

наблюдение за распределенными объектами из единого центра мониторинга.

Система АЛМАЗ дает возможность эффективно решать следующие задачи:

отслеживание местоположения контролируемых подвижных объектов на электронной карте местности;

диспетчеризация, мониторинг и охрана автотранспорта и других подвижных объектов;

контроль состояния датчиков объекта, подключенных к терминальным устройствам, и ситуаций на объектах;

управление исполнительными устройствами объектов при возникновении нештатных ситуаций;

обнаружение нештатных ситуаций на контролируемых объектах;

документирование и архивирование информации с объектов контроля и диспетчерского центра;

организация надежных каналов связи между центрами мониторинга и объектами контроля.

Примерный расчет для моста

СИСТЕМА БЕЗОПАСНОСТИ ВКЛЮЧАЕТ В СЕБЯ:

Охранной сигнализация - 48 шлейфов

Охранное видеонаблюдение -16 камер (включая 4 роботизированные) Центральный пост охраны

Видеонаблюдение за периметром на базе системы globoss

Охранно-пожарная сигнализация на базе опс кодос

Мониторинг подвижных объектов на базе системы Алмаз и системы видеонаблюдения globoss

ОХРАННО-ПОЖАРНАЯ СИГНАЛИЗАЦИЯ

ОБОРУДОВАНИЕ ОПИСАНИЕ

КОДОС А-20 Прибор приемно-контрольный охранно-пожарный

КОДОС А-07/8

Адресный блок на 8 охранных шлейфов

КОДОС А-08

Адресный блок на 2 канала управления

КОДОС СК-Е Сетевой контроллер

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ .

Базовое по для опс

СИСТЕМА ВИДЕОНАБЛЮДЕНИЯ

ОБОРУДОВАНИЕ ОПИСАНИЕ

GLOBOSS Плата видеоввода SecT0RR-8E

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Комплект сетевой системы цифрового охранного теленаблюдения globoss 16

Комплект по Удаленные арм globoss

Примерный расчет для тоннеля

СИСТЕМА БЕЗОПАСНОСТИ ВКЛЮЧАЕТ В СЕБЯ:

Охранной сигнализация - 8 шлейфов Охранное видеонаблюдение - 48 камер Центральный пост охраны

ОХРАННО-ПОЖАРНАЯ СИГНАЛИЗАЦИЯ

ОБОРУДОВАНИЕ КОДОС А-20 КОДОС А-07/8 КОДОС А-08 КОДОС СК-Е ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Базовое ПО для ОПС

ОПИСАНИЕ

Прибор приемно-контрольный охранно-пожарный

Адресный блок на 8 охранных шлейфов

Адресный блок на 2 канала управления

Сетевой контроллер

СИСТЕМА ВИДЕОНАБЛЮДЕНИЯ

ОБОРУДОВАНИЕ ОПИСАНИЕ

SECT0RR-8E Платы видеозахвата globoss на необходимое количество каналов

видео (при использовании аналоговых камер)

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Комплект сетевой системы цифрового охранного теленаблюдения globoss 24 Комплект по Удаленные арм globoss

КОЛИЧЕСТВО

КОЛИЧЕСТВО 1

КОЛИЧЕСТВО 2

КОДОС АД-01 Преобразователь протокола (для подключения каналов управления 1

роботизированных камер к серверам)

КОЛИЧЕСТВО

КОЛИЧЕСТВО

КОЛИЧЕСТВО 1

КОЛИЧЕСТВО б

Железнодорожный транспорт

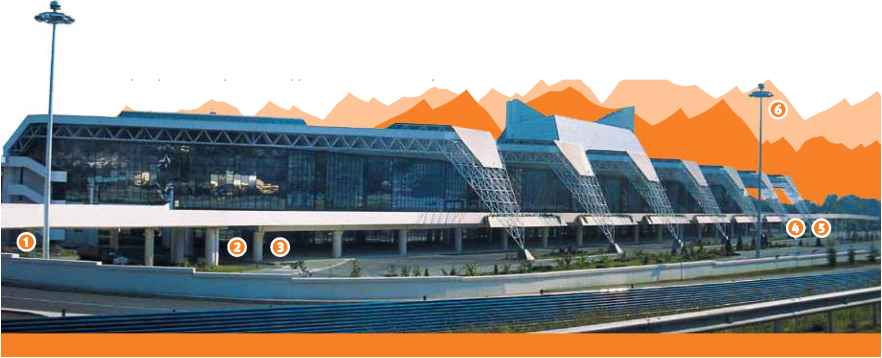

Аэропорт

Комплексы безопасности для аэропортов, несомненно, должны отвечать самым жестким требованиям. На базе оборудования КОДОС возможно создание подобной системы.

Решаемые задачи:

охранное видеонаблюдение на территории аэропорта, в служебных помещениях, технических ангарах, административных зданиях и на терминалах;

охрана периметра территории аэропорта;

многоуровневое разграничение доступа сотрудников на территорию аэропорта, в зда ния, сооружения и служебные помещения;

учет рабочего времени сотрудников;

мониторинг всех событий на распределенных объектах с центрального поста охраны;

контроль проезда автотранспорта с автоматическим определением государственных номеров;

видеозапись всех действий и команд диспетчеров и руководителей полетов синхронно со звуком;

охранная и пожарная сигнализация во всех помещениях с выводом на центральный пункт охраны.

Автоматизированная

проходная

на базе СКУД кодос

Охранно-пожарная сигнализация на базе опс кодос

Централизованный пост охраны

на базе интегрированного комплекса безопасности кодос

Видеонаблюдение на территории аэропорта на базе системы GLOBOSS

Въезд на служебную .

территорию WL

на базе СКУД кодос

- О

Видеонаблюдение за периметром на базе системы GLOBOSS

Примерный расчет

СИСТЕМА БЕЗОПАСНОСТИ ВКЛЮЧАЕТ В СЕБЯ:

Количество пользователей - до 15 тыс. человек Пожарная сигнализация - 8о шлейфов Охранная сигнализация -150 шлейфов (в том числе периметральная охрана) Охранное видеонаблюдение -120 камер (включая 40 роботизированньиО

Контроль доступа на вокзал - 2 проходных

(по 2 турникета и i картоприемнику на каждой)

КПП, оборудованный шлагбаумами и дорожными

блокираторами на въезд и выезд отдельно

Защита дверей в главном административном здании -

30 точек доступа

Бюро пропусков с занесением информации о клиенте в БД Центральный пост охраны

СИСТЕМА КОНТРОЛЯ И УПРАВЛЕНИЯ ДОСТУПОМ

ОБОРУДОВАНИЕ НАИМЕНОВАНИЕ ОБОРУДОВАНИЯ

КОДОС PRO Контроллер

КОДОС АД-10

Адаптер

КОДОС RD-1100

Считыватель

КОДОС к-100

Картоприемник

КОДОС ЕС-602

Контроллер для управления шлагбаумом

Считыватель дальнего действия

RC-102E

RD-1100USB

Контроллер двери (вход по карточке/выход по кнопке)

Считыватель персонализации карт доступа (для работы с модулем Бюро пропусков и персонализации карт доступа сотрудников)

КОДОС АД-01

Преобразователь протокола (для подключения кодос RC к серверу)

КОДОС СК-Е Сетевой контроллер (для контроллеров серии кодос ЕС)

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Комплект ПО ИКБ кодос Оптимальный

Дополнительная рабочая станция

ПО учета рабочего времени Инспектор трудовой дисциплины

ОХРАННО-ПОЖАРНАЯ СИГНАЛИЗАЦИЯ

ОБОРУДОВАНИЕ НАИМЕНОВАНИЕ ОБОРУДОВАНИЯ

Охранная сигнализация

КОДОС А-20

Прибор приемно-контрольный охранно-пожарный

КОДОС А-07/8

Адресный блок на 8 охранных шлейфов

Клавиатура постановки/снятия с охраны

Пожарная сигнализация

Прибор приемно-контрольный охранно-пожарный

Адресный блок на 2 канала управления

Адресные модули пожарной сигнализации

Сетевой контроллер

КОДОСАКП

КОДОС А-20 КОДОС А-08 КОДОС А-06/8 КОДОС СК-Е

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Дополнительная рабочая станция

СИСТЕМА ВИДЕОНАБЛЮДЕНИЯ

ОБОРУДОВАНИЕ НАИМЕНОВАНИЕ ОБОРУДОВАНИЯ

SECT0RR-8E Платы видеозахвата GLOBOSS на необходимое количество каналов

(при использовании аналоговых камер)

КОДОС АД-01 Преобразователь протокола (для подключения каналов управления

роботизированных камер к серверам)

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Комплект сетевой системы цифрового охранного теленаблюдения GLOBOSS 24

Комплект по Удаленные АРМ GLOBOSS

КОЛИЧЕСТВО

КОЛИЧЕСТВО

КОЛИЧЕСТВО

КОЛИЧЕСТВО

КОЛИЧЕСТВО 15

Объекты транспортной инфраструктуры
