Научно-техническая фирма Тирэкс создана в 1992 году учеными и специалистами ФТИ им. А.Ф.Иоффе РАН. Основное направление деятельности - разработка и изготовление оптических модулей, осветителей и прожекторов на базе светодиодов видимого и инфракрасного спектров излучения. Продукция предприятия поставляется на ряд Оптико-механических заводов России и Белоруссии, экспортируется в страны ЕС, используется в проектах, реализуемых на особо значимых объектах охраны.

Процесс разработки и производства ставит своей целью соответствие нескольким основополагающим принципам:

Дизайн. Изучение возможных областей применения планируемых к разработке новых изделий. Предварительное моделирование, НИОКР, изготовление образцов изделий, испытание и доработка.

Инновации. Использование наиболее эффективных излучателей и вторичной концентрирующей оптики, обеспечивающих высокие тактико-технические и эксплуатационные параметры. Снижение энергопотребления, разработка новых функций и возможностей приборов, отвечающих быстро меняющимся требованиям рынка.

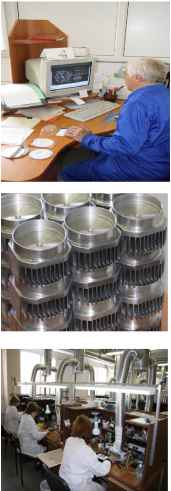

Качество и надёжность. Соответствие самым высоким требованиям. 100-процентное испытание элементной базы перед установкой в прибор Тестирование приборов на поверочных стендах. Выборочные испытания в реальных условиях. Применение корпусных деталей (корпусов-радиаторов для рассеивания тепла) собственного изготовления.

Гибкость и оперативность. Изготовление приборов по техническим заданиям заказчиков. Разработка приборов со специальной диаграммой направленности излучения для решения особых задач.

Поддержание обратной связи, внесение изменений в конструкцию по результатам применения. Постоянное совершенствование приборов для эффективного решения наиболее сложных задач, стоящих перед современными системами видеонаблюдения.

СОДЕРЖАНИЕ:

194156 Санкт-Петербург, пр. Энгельса д. 27 Тел/факс (812) 606 66 27, 293 30 20, 293 51 08 e-mail: info@ntftirex.ru http : www.ntfti rex. ru

ИНФРАКРАСНЫЕ ПРОЖЕКТОРЫ

КОНСТРУКЦИЯ ИНФРАКРАСНЫХ ПРОЖЕКТОРОВ СЕРИИ ПИК

Элементная база - светодиоды вертикальной и флип-чип конструкции, изготовленные на основе высокоэффективной алюминий - галлий - мышьяк гетероструктуры с толстой прозрачной подложкой (TS AIGaAs), что обеспечивает достижение высоких значений внешнего квантового выхода и общего КПД. Флип-чип конфигурация излучающего кристалла не содержит контактов на верхней (световыводящей) поверхности, благодаря чему достигается высокая однородность тела свечения.

В качестве светоизлучающих элементов в ИК осветителях НТФ Тирэкс используются:

- светодиоды в корпусе SMD;

- светодиоды выводные (штырьковые) со сложной оптической системой;

- светодиодные матрицы в корпусе SMD , имеющие общую полимерную фокусирующую линзу

- светодиодные матрицы, изготовленные по СОВ-технологии

Длина волны излучения: 850нм для основной линейки приборов и 940нм для прожекторов, изготавливающихся для решения спец. задач.

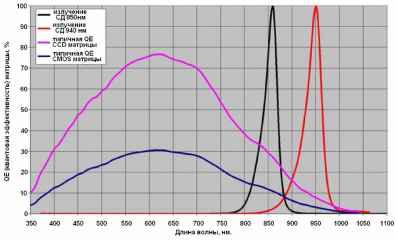

График 1: спектральные характеристики используемых светодиодов (850нм, 940нм) и типовая QE (квантовая эффективность) матриц CCD, CMOS

Оптика, оптические системы

Светодиоды в корпусе SMD оснащаются вторичной оптикой, обладающей высокой светопропускной способностью и не создающей вокруг светового пятна паразитную засветку .

Светодиоды выводные снабжены сложной собирающей системой: линза, непосредственно примыкающая к кристаллу - сферическая, а следующая за ней представляет собой параболоид вращения. Используется эффект полного внутреннего отражения света на границе боковая поверхность корпус-воздух.

В светодиодных матрицах каждый чип на этапе монтажа оснащается полимерной линзой, формирующей требуемый угол расходимости излучения

Линзы выполнены из оптического полимера, устойчивы к УФ излучению и высокой температуре эксплуатации (до 105гр. С), не теряют прозрачности с течением времени. Крепление оптики осуществляется в виброзащищённом варианте.

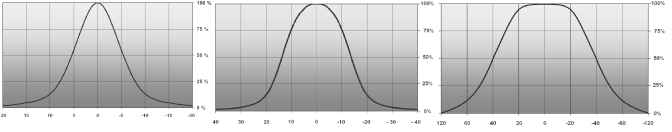

Диаграммы распределения светового потока применяемых линз на 12гр, 30 гр. 60гр

Платы управления.

Обеспечивают питание светодиода (светодиодов), защиту электрической и излучающей части прибора, определяют работу фотодатчика - сохраняют настройки порогов включения и выключения прибора по уровню внешней освещённости.

Корпуса приборов собственной разработки, выполнены из алюминиевых сплавов единым моноблоком и имеют развитую структуру радиатора охлаждения, обеспечивающую эффективный теплоотвод. Элементы крепления выполнены из 3мм. стали и имеют защитное антикоррозийное покрытие.

Защитный фильтр

Выполнен из ударопрочного непрозрачного в видимом диапазоне оптического полимера.

Уровень пропускания ИК-излучения - 95% . Предохраняет излучающую часть прибора от попадания

влаги, выполняет защитную функцию.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ Освещаемая область сложной формы

В прожекторах ПИК большой дальности (с узким углом расходимости излучения) применяется комбинация вторичной оптики, которая создает освещаемую область сложной формы, особенностями которой являются:

- концентрация излучения на предельных дальностях в узкий луч, что позволяет облегчить распознавание объекта.

- равномерная освещённость на средних дистанциях работы;

- освещение участка наблюдения, непосредственно примыкающего к прожектору. При этом сектор наблюдения в угле 80 гр. освещается на дистанции до 15-ти метров;

Автоматическое включение/отключение

Осуществляется встроенным фотодатчиком по уровню внешней освещённости. Управление включением /отключением прожектора осуществляется автоматически. Настройки фотодатчика задаются в заводских условиях. Порог включения: 10 Люкс, Порог выключения: 20 Люкс.

Время задержки выключения прожектора: не менее 60 секунд.

Задержка выключения препятствует отключению прибора при кратковременной засветке фоточувствительного элемента фарами автомобиля, ручным фонарём или иным источником света.

Комплексная защита электрической и излучающей части.

Включает в себя:

- защиту от переполюсовки (кратковременную).

- защиту от кратковременных импульсных бросков напряжения (до 60В при длительности импульса до 0,1сек).

Дополнительно, для прожекторов ПИК 10К2, ПИК 11К2, ПИК 12К2 и ПИК 200, предусмотрена защита от перегрева - питание прожектора отключается при нагреве корпуса, превышающем максимально-допустимое.

ДИСТАНЦИЯ ПРИМЕНЕНИЯ, ДАЛЬНОСТЬ РАБОТЫ ПРОЖЕКТОРОВ

Под дальностью освещения (работы) ИК прожектора ПИК понимается максимальное расстояние, на котором возможна идентификация фигуры человека. При этом значительное влияние на дальность работы и комфорт наблюдения оказывают параметры используемой ТВ камеры и конкретные условия наблюдения.

Для каждого ИК прожектора ПИК приводятся два значения дальности.

1. Дальность при работе с камерами чувствительностью 0,003ЛК.

Под камерами чувствительностью 0,003ЛК подразумевается класс ТВ камер на базе CCD матриц Sony ExView. Обычно производители камер, базирующихся на этих матрицах, заявляют чувствительность на уровне 0,003 - 0,0003 Люкс. При совместной работе прожектора с данным классом камер достигаются максимальные значения дальности. При этом на максимальной дистанции будет возможно: -обнаружение и распознавание крупных объектов.

-обнаружение фигуры человека (при использовании объектива с соответствующим фокусным расстоянием; размер изображения на экране монитора должен быть достаточным для идентификации).

2. Дальность при работе с камерами чувствительностью 0,08ЛК.

Под камерами чувствительностью 0,08ЛК понимается класс камер средней чувствительности 0,1 -0,05ЛК как на основе как CMOS матриц, так и CCD матриц. На эти же значения дальности стоит ориентироваться при подборе ИК прожектора для работы с IP камерами типа день/ночь.

Распознавание деталей изображения. Уверенное распознавания деталей изображения обеспечивается на дистанции, составляющей, как правило, от 50 до 80% от максимальной паспортной дальности применяемого прожектора. При этом распознавание мелких объектов и деталей изображения подразумевает использование объектива с точной фокусировкой, в т.ч. обеспечивающего требуемый размер изображения на экране монитора.

Стоп-кадр 1

Максимальная дистанция работы прожектора. Идентифицируется фигура человека. Прожектор ПИК 12К2 Лен. Область, Май 2011г.

Стоп-кадр 2

Фигура человека на дистанции максимальной. Идентифицируются

изображения.

Прожектор ПИК 11К2 Лен. Область, Май 2011г.

50% от

ФУНКЦИОНАЛЬНЫЕ ГРУППЫ ПРОЖЕКТОРОВ

О

о ш

Ф о х о

ИК ПРОЖЕКТОРЫ БОЛЬШОЙ ДАЛЬНОСТИ

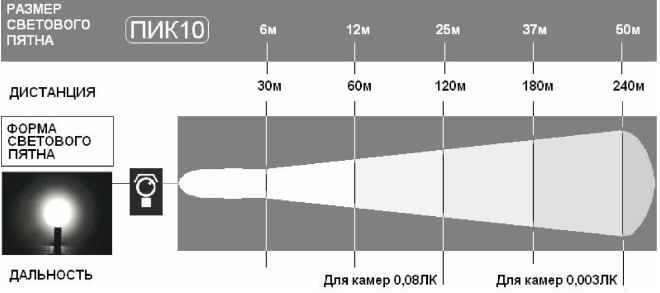

ПИК 10 14 ГРАДУСОВ, ДАЛЬНОСТЬ ДО 240 МЕТРОВ

Разработан для применения на объектах с максимальными требованиями по дальности освещённости и детализации изображения. Рекомендуется к применению на протяжённых периметрах объектов особой важности, КСП, объектов энергетики, магистральных нефте и газотрубопроводов и др. Высокие параметры силы излучения позволяют применять прожекторы с длиннофокусными трансфокаторами, купольными и IP камерами.

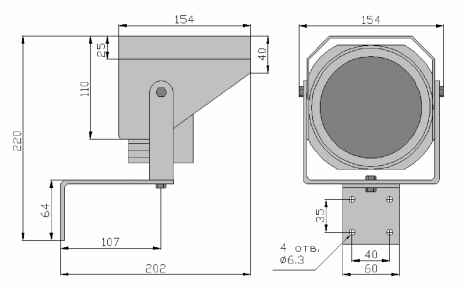

Комплект поставки ПИК 10

Применение ПИК 10 на объекте:

1. Рекомендуемый интервал установки от 80 до 240 метров, в зависимости от задач наблюдения и параметров камеры.

2. Камера и прожектор должны быть ориентированы в одном направлении. Направление прожектора непосредственно в объектив ТВ камеры приведёт к мощной засветке и невозможности качественного наблюдения.

3. Непосредственно перед прожектором, в зоне основной части светового потока (14 градусов), не должно быть препятствий, постоянно отражающих излучение прожектора (деревья, столбы и др.), так как это приведёт к засветке ТВ камеры.

На фото:

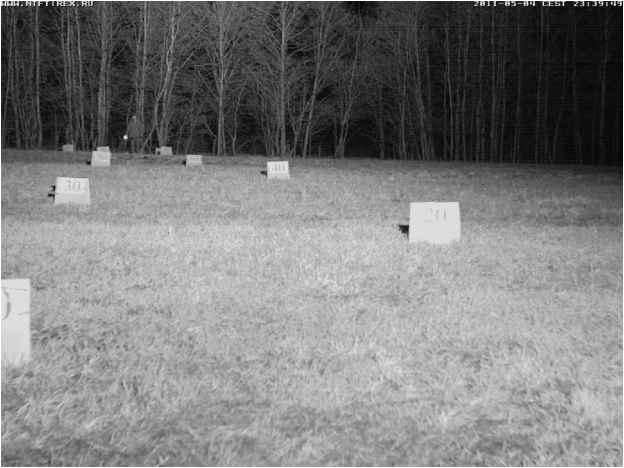

Прожектор ПИК10. IP камера Mobotix М12, время экспозиции 1\30 сек., (чувствительность 0,1лк), объектив 20 гр. Прожектор установлен на высоте 2 м 30 см. Видна подсветка ближней зоны в широком угле. На дистанции 120 метров фигура человека с фонарём в правой руке. Место проведения съёмки - Ленинградская область, Май 2011г.

ПИК 11К2

30 ГРАДУСОВ, ДАЛЬНОСТЬ ДО 100 МЕТРОВ

Разработан для применения на объектах, где важна высокая степень освещённости и

детализация изображения при наблюдении как за охраняемым периметром, так и прилегающей территорией. Рекомендуется к применению на всех объектах, где требуется наблюдать за участком периметра (заграждением) и т.н. зоной подхода . Высокие параметры силы излучения позволяют применять прожекторы с наиболее требовательными по освещённостями камерами: IP, купольными и

СВЕТОВОГО

ПЯТНА

ПИК 11К2 < < < < < 4

Юм 20м 30м 40м 50 м 60м 70 м 80м 90 м 100м

ДИСТАНЦИЯ

ФОРМА

СВЕТОВОГО

ПЯТНА

ДАЛЬНОСТЬ

Для камер О.ОЗЛК

Для камер О.ООЗЛК

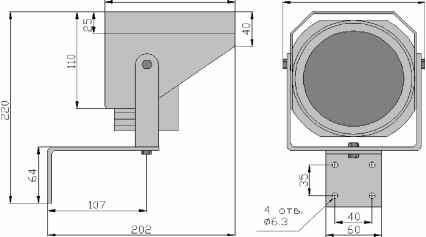

Комплект поставки ПИК 11К2

Применение ПИК 11К2 на объекте, особенности:

1. Рекомендуемый интервал установки от 50 до 100 метров, в зависимости от задач наблюдения и параметров камеры.

2. Для возможности наблюдения как за внешней, так и за внутренней частью территории, прилегающей к участку заграждения, рекомендуется установка прожектора над заграждением. При этом желательно, что бы высота установки прожектора составляла не менее 2-х метров над верхней частью ограждения для предотвращения эффекта перезасветки ТВ камеры светом, отражающимся от верхней части ограждения.

3. Камера и прожектор должны быть ориентированы в одном направлении. Направление прожектора непосредственно в объектив ТВ камеры приведёт к мощной засветке и невозможности качественного наблюдения.
