ПИК 12К2

80 ГРАДУСОВ, ДАЛЬНОСТЬ ДО 70 МЕТРОВ

Разработан для освещения территории объектов с максимальными требованиями по зоне (сектору) освещенности. Рекомендуется к применению на объектах энергетики, промышленности, социально значимых объектах и других, на которых важен круглосуточный контроль за территорией и оперативной обстановкой на объекте. Может применяться для мониторинга дорожной обстановки при наблюдении за перекрёстками в ночное время.

универсальным крепежным

кронштейном крепления.

Фотодатчик и комплексная защита

электрической и излучающей

части встроены.

Длина питающего кабеля-750мм.

Окраска порошковой краской по

RAL 7035 полуматовая

(серый цвет).

БП 12-4-3,7А

Рабочие температуры от - 35 до + 40 гр.

Корпус-пластик АВС Максимальное расстояние от источника питания БП 12-4-3,7А до прожектора -10 метров при исп. кабеля сечением не менее 2х0,75мм.кв.

БП 12-4-3,7 Арктика

Рабочие температуры

от - 50 до + 40 гр.

Корпус - металлический Максимальное расстояние от источника питания до прожектора - 50 метров при установке значения выходного напряжения БП на 14В и исп. кабеля с сечением не менее 2х0,75 мм.кв.

Светотехнические параметры:

ДИСТАНЦИЯ

ФОРМА

СВЕТОВОГО

ПЯТНА

10м 120м I 30м 40м I 50н 60м 70м 15м I 25м I 35м I 46м I S6M I 65м

ДАЛЬНОСТЬ

Для камер О.ОЙЛК

На фото:

Прожекторы установлены на одном из федеральных объектов на Северном Кавказе

Применение ПИК 12К2 на объекте, особенности:

1. Рекомендуемый интервал установки от 35 до 70 метров, в зависимости от параметров камеры и задачи наблюдения.

2. Для использования максимальной части светового потока прожектора рекомендуется установка на высоте от 5-ти метров и выше.

3. Непосредственно перед прожектором не должно быть препятствий, (например, деревья, столбы) отражающих излучение прожектора и создающих обратную засветку ТВ камеры.

ПИК 200

РЕГУЛИРОВКА УГЛА ИЗЛУЧЕНИЯ В СБОРКЕ, ДАЛЬНОСТЬ ДО 220 МЕТРОВ

Прожекторы ПИК 200 представляют собой новый класс прожекторов большой дальности. В корпусе 50х50мм. (в сечении) установлена светоизлучающая многокристальная twin-матрица с активной излучающей поверхностью более 3мм2 и световой (оптической) мощностью более 3 вТ. В сочетании со вторичной концентрирующей оптикой, разработанной специально для данной матрицы (диаметр линзы 40мм.), достигаются дальности работы прожектора до 200 метров при угле 10 градусов и до 110 метров при угле 30 градусов. Светотехнические характеристики прожектора обеспечивают высокую степень детализации наблюдаемого объекта, идентификацию лиц, мелких деталей изображения и пр.

Конструкция прибора разработана для создания единого функционального комплекса из ИК прожектора и ТВ камеры. Универсальная конструкция позволяет осуществлять крепеж на любые типы кожухов камер, причем возможна установка как одного прожектора, так и сборки из 2-х модулей.

Гармоничный внешний вид комплекса достигается благодаря минимальным габаритам и форме, повторяющей силуэт гермокожуха.

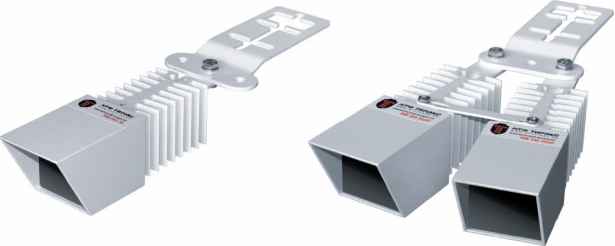

Максимальные функциональные возможности достигаются при установке сборки из 2-х прожекторов: за несколько секунд можно изменить освещаемую область - существенно увеличить дальность наблюдения или в 2 раза увеличить освещаемую площадь.

Параметры дальности и угла излучения

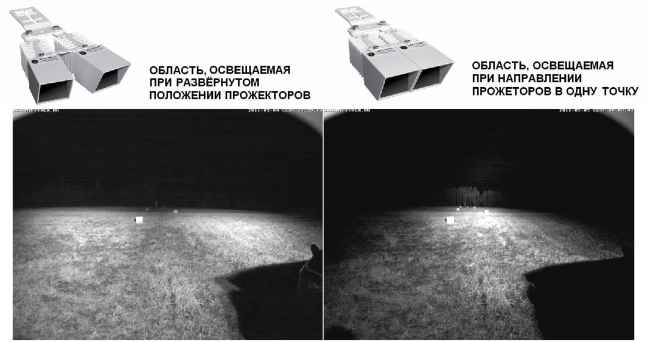

Изменение освещаемой области при изменении положения прожекторов

На фото: ПИК 200-10. Камера Mobotix M12, 1/30 сек. (0.1ЛК), объектив 20 градусов. Фигура человека на дистанции 100метров. Лен. Область, май 2011г

Стандартное исполнение: Прожектор с комплектом крепежа (в варианте сборки из 2-х с комплектом крепежа и планкой для регулировки угла расхождения модулей относительно друг друга). Окраска по RAL 7035 полуматовый (светло-серый цвет). Встроенный фотодатчик, комплексная защита электрической и излучающей части. По заказу: покраска партии в требуемый цвет.

Источники питания:

ПИК БЕЛАЯ НОЧЬ

УГОЛ ИЗЛУЧЕНИЯ ДО 270ГР, ДАЛЬНОСТЬ ДО 500 МЕТРОВ

Прожекторы ПИК Белая ночь разработаны для условий, в которых от инфракрасных прожекторов требуется максимум - максимальная дальность, максимальная зона освещенности, качество ночного наблюдения, не уступающее дневному. Область применения: Периметры и территории важных объектов.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Модульная конструкция прожектора позволяет объединять модули в сборки из 2-х и 3-х приборов.

При ориентировании приборов в одну точку достигается максимальное значение дальности в заданном угле расходимости излучения. Угол излучения определяется паспортным значением угла ИК-излучения применяемых модулей.

Применение в сборке модулей с разными углами излучения позволяет сформировать сектор (зону) освещенности, позволяющую выполнить конкретную задачу наблюдения на объекте

Максимальное значение зоны освещенности (максимальное значение угла излучения сборки) (270°) достигается при максимальном развороте 3-х модулей с углами излучения 90° относительно друг друга на 90°; дальность при этом будет равна паспортному значению дальности излучения применяемых 90°-х модулей

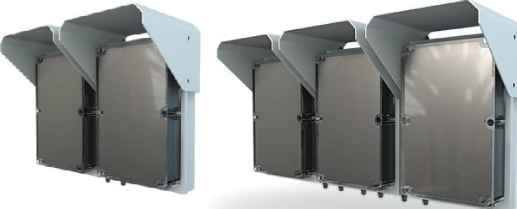

ПИК Белая ночь интегрированная комплектация, одиночный модуль, Установлен над гермокожухом ТВ камеры

ПИК Белая Ночь Сборка из 3-х модулей

Комплект поставки:

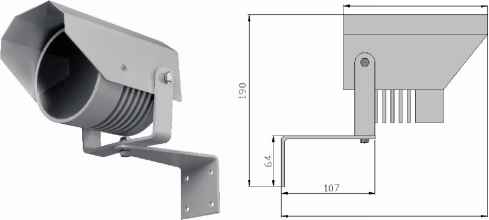

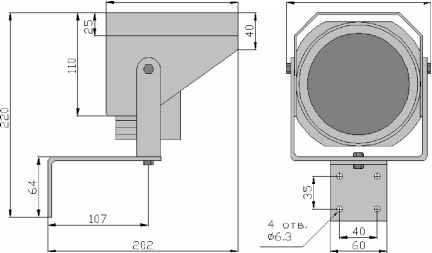

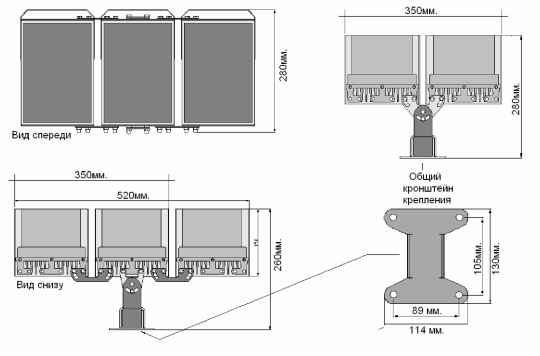

Габаритные размеры:

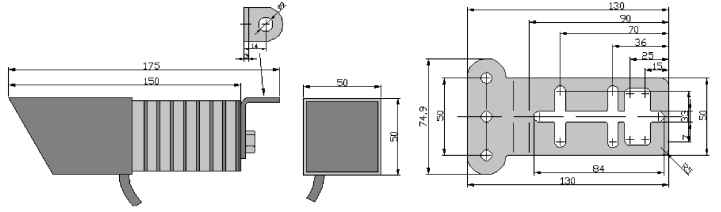

ПИК 11, ПИК 12

4 отв 06,3 /

, 40 ,

Бюджетная серия ИК прожекторов большой дальности.

Прожекторы имеют компактные размеры и предоставляют широкие возможности по вариантам крепления. Могут быть установлены на вертикальную/горизонтальную поверхность, на кронштейны поворотных устройств совместно с камерами, непосредственно на гермокожух ТВ камеры.

*Примечание

По доп. заказу возможно изготовление прожекторов ПИК 11, ПИК 12 в варианте питания напряжением 24В переменного тока (диапазон от 11 до 27В переменного тока).

Комплект поставки:

Стандартное исполнение

ПИК 11 ПИК 12

Прожектор с защитным козырьком, универсальным крепежным кронштейном. крепления.

Фотодатчик и комплексная защита электрической и излучающей части встроены. Длина питающего кабеля-750мм. Окраска порошковой краской по RAL 7035 полуматовая (серый цвет).

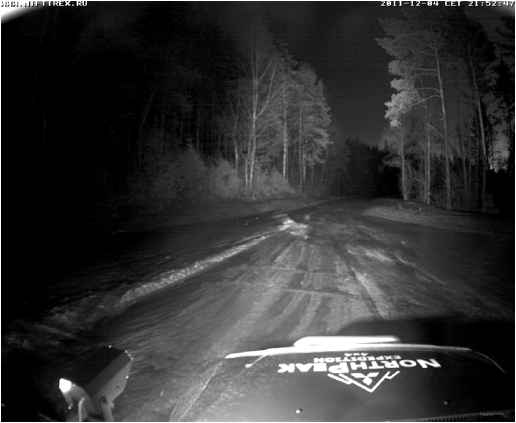

На фото:

Прожектор ПИК11

IP камера Mobotix М12, объектив 90 гр.

Место проведения съёмки - Ленинградская область, Декабрь 2011г.

ПРОЖЕКТОРЫ СРЕДНЕЙ ДАЛЬНОСТИ

ПИК 41, ПИК 42 ПИК 21, ПИК 22

41,42

21,22

Разработаны для освещения объектов на средних дистанциях (до 20 - 50 метров). Прожекторы ПИК 21, 22 устанавливаются отдельно от ТВ камеры, прожекторы ПИК 41, 42 - совместно с гермокожухом при помощи входящего в комплект переходника - кронштейна, позволяющего установить его практически на любой из выпускаемых кожухов.

СВЕТОТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ПИК 42 включен/выключен. Камера Mobotix M12

Комплект поставки

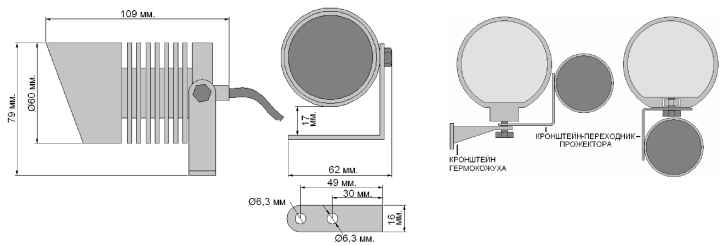

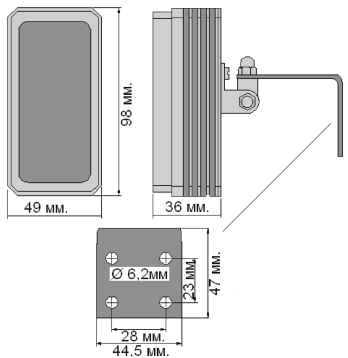

Габаритные размеры ПИК 41, 42

109 ым

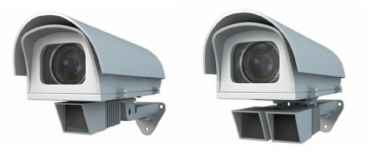

Варианты установки под гермокожухом

Габаритные размеры ПИК 21, 22

ПИК 42 установлен на объекте под гермокожухом ТВ камеры
