Главная страница  Тепловизионные камеры автоматизации

1 2 3

Тепловизионные камеры автоматизации-безопасности


Машинное зрение Мониторинг процессов Контроль качества Предупреждение пожаров Мониторинг важного оборудования






$FLIR


FLIR Systems: ведущий мировой производитель тепловизионных камер

Компания FLIR Systems - мировой лидер в области разработки, производства и продаж тепловизионного оборудования, которое находит применение в коммерческой, промышленной и государственной сферах.

В тепловизионных системах FLIR Systems используется современная технология визуализации инфракрасных изображений, позволяющая обнаруживать ИК-излучение, или тепло. Тепловизионные камеры создают четкие изображения, основываясь на обнаруженной разнице температур. Сложные алгоритмы также позволяют считывать с этих изображений необходимые температурные значения. Мы сами проектируем и изготавливаем все критически важные комплектующие, входящие в состав наших изделий, включая детекторы, электронику и специальные объективы.


FLIR Systems, Стокгольм

FLIR Systems, Портленд


Быстро развивающиеся рынки и организации

За последние несколько лет на многих рынках существенно вырос интерес к системам визуализации тепловых изображений.

Откликаясь на этот растущий спрос, компания FLIR Systems предприняла энергичные усилия по расширению своего бизнеса. В настоящее время штат наших сотрудников насчитывает более 3200 человек. Благодаря труду этих специалистов в области инфракрасной техники компании удается поддерживать консолидированный годовой оборот более 1 миллиарда долларов США. Этот показатель свидетельствует о том, что FLIR Systems является крупнейшим мировым производителем тепловизионных камер.

Производственные возможности

В настоящее время FLIR Systems располагает пятью производственными предприятиями: три из них находятся в США (Портленд, Бостон и Санта-Барбара, Калифорния) одно в Стокгольме, Швеция, одно в Париже, Франция.

Тепловидение: наши возможности не ограничиваются созданием камеры

Сфера тепловидения не сводится к конструированию тепловизионной камеры. Компания FLIR Systems считает своим долгом не только снабдить клиента лучшей камерой, но и предоставить ему самое совершенное программное обеспечение, самый лучший сервис и самое полное обучение, то есть охватить все потребности, связанные с термографией.

FLIR Systems, Ьостон

FLIR Systems, Санта-Барбара




ИНФРАКРАСНОЕ ИЗЛУЧЕНИЕ: больше, чем

видит глаз

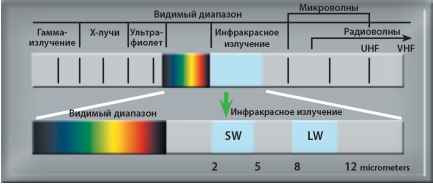

Инфракрасное излучение - часть электромагнитного спектра

Наши глаза - это детекторы, способные воспринимать видимый свет (или видимое излучение). Существуют и другие формы излучения, которые мы видеть не можем. Человеческий глаз способен воспринимать только очень маленькую часть электромагнитного спектра. На одном конце видимого диапазона мы не можем видеть ультрафиолетовое излучение, на другом конце наши глаза не могут видеть инфракрасное излучение. ИК-излучение лежит между видимым светом и СВЧ-диапазоном электромагнитного спектра.

Первичным источником инфракрасного излучения является тепловая радиация. Любой объект с температурой выше абсолютного нуля (-273,15 °C или 0 градусов Кельвина) испускает излучение в ИК-диапазоне. Даже объекты, которые нам кажутся очень холодными, такие, как кубики льда, испускают ИК-лучи. Мы ощущаем ИК-излучение каждый день. Тепло солнечных лучей, костер или радиатор отопления - все это ИК-излучение. Хотя наши глаза его не видят, наша подкожная нервная система ощущает это излучение как тепло. Чем теплее объект, тем больше ИК-излучения он испускает.


Инфракрасная камера

Инфракрасное излучение (A), исходящее от объекта, фокусируется объективом (B) на инфракрасном детекторе (C). Этот детектор передает сигнал в электронный блок (D) для обработки изображения. Электронный блок преобразует сигналы, поступающие от датчика, в изображение (E), которое отображается в видоискателе, на стандартном видеомониторе или ЖК-дисплее.

Инфракрасная термография - это метод преобразования инфракрасного изображения в радиометрическое, с помощью которого можно считывать температурные значения с изображения. Для этого в инфракрасной камере предусмотрено действие сложных алгоритмов.

A B





Зачем использовать тепловизионную камеру?

В чем заключаются преимущества тепловизионных камер FLIR? Существует и другое оборудование, с помощью которого можно измерять температуру бесконтактным способом. Например, инфракрасные термометры.

Сравнение инфракрасных термометров (пирометров) и тепловизионных камер

Инфракрасные (ИК) термометры надежны и позволяют измерить температуру только в отдельной точке, но не температуру на больших участках или температуру деталей: вследствие этого можно пропустить детали, которые находятся в состоянии, близком к отказу, и которым требуется ремонт. С помощью тепловизионных камер FLIR можно сканировать сразу целые двигатели, детали или панели, в результате вы никогда не пропустите никакие участки перегрева, как бы малы они ни были.

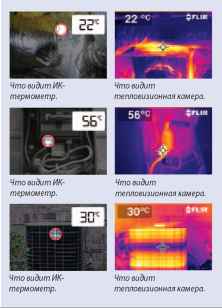

Тысячи инфракрасных термометров

Инфракрасный термометр позволяет измерить температуру только в одной точке. С помощью тепловизионных камер FLIR можно получить температурные значения для всего изображения. Разрешение FLIR серии i3 - 60 x 60 пикселей. Это означает, что использование прибора аналогично использованию 3 600 ИК-термометров одновременно. А если рассматривать нашу самую совершенную модель, FLIR P660, с разрешением изображения 640 x 480 пикселей (307 200 пикселей), то ее использование дает тот же результат, что одновременное использование 307 200 ИК-термометров.

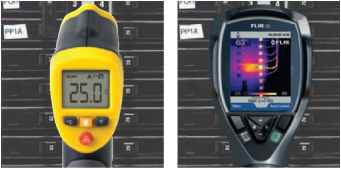

ИК-термометр измеряет температуру в одной точке

FLIR i3 измеряет температуру в 3 600 точках

Более быстрое, удобное и точное обнаружение проблем

Используя локальный ИК-термометр, вы можете пропустить серьезные проблемы. Тепловизионные камеры FLIR сканируют целые компоненты, проводя мгновенную диагностику и обнаруживая все существующие неисправности.




Тепловизионные камеры для автоматизации и безопасности

От производственных инженеров и технических специалистов требуется высокая скорость выпуска продукции с сохранением постоянного качества и низкой стоимости. Тепловизоры FLIR серии A - самый эффективный инструмент для инфракрасного машинного зрения, управления процессами замкнутого цикла и получения изображений для оценки качества. Они помогают проверять качество продукции и оценивать производительность, повышая конкурентоспособность и прибыльность.

Тепловизионные камеры FLIR серии A - превосходный инструмент для систем обеспечения безопасности. Системы по обеспечению безопасности используются в любой отрасли, в которой необходима защита жизни и имущества и где наиболее важно раннее предупреждение о потенциально критическом состоянии.


Проверка оттаивания автомобильных стекол

Автоматизация

Проблемы могут возникать в любой момент производственного процесса. Как правило, их не удается обнаружить невооруженным глазом или быстро определить потенциально опасное изменение температуры. Для большинства областей применения - таких, как производство деталей и компонентов для автомобильной и электронной промышленности, критичны данные о температуре. Машинное зрение позволяет обнаружить проблему в производстве, но не может обнаруживать температурные аномалии. Термография предоставляет специалистам намного больше информации. Действительно, при бесконтактном точном измерении температуры ничто не сравнится с тепловидением. Оно добавляет машинному зрению новое измерение. Это превосходное решение для бесконтактного измерения температуры и недеструктивного тестирования.


Мониторинг штабелей угля

Безопасность

Обеспечение безопасности необходимо во многих отраслях. Несколько примеров: добыча нефти и газа, выработка и распространение электроэнергии, производство стали или любая другая отрасль, в которой используются помещения для хранения товаров или материалов с риском самовозгорания. Примеры таких материалов: щепа, аккумуляторы, мусор, уголь и т. п. В таких областях применения необходимость в обнаружении горячих участков для предотвращения возгораний является фундаментальной.

Тепловизионные камеры

Усовершенствованные тепловизионные камеры позволяют отслеживать то, что не видно человеческим глазом, обеспечивая оценку уровня опасности самым оперативным и простым образом. Их можно устанавливать везде для мониторинга эффективности и безопасности производственного процесса путем обнаружения и измерения разности температур.

Тепловизионные камеры - неоценимый, испытанный инструмент для мониторинга производства и повышения качества продукции.




Преимущества ИК-термографии очевидны

отслеживание произведенного тепла инициация сигналов тревоги

бесконтактное, оперативное, простое использование проверка систем без остановки производства локализация проблем измерение температуры хранение информации экономия времени и средств


Автоматизация

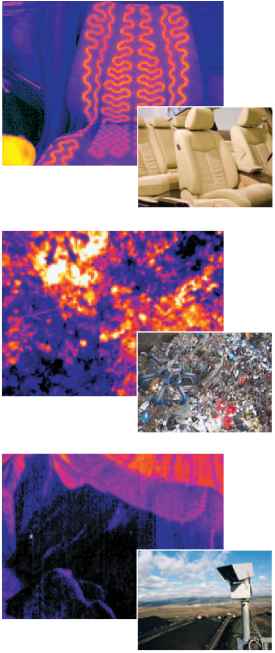

Тестирование функций и оценка качества автомобильных стекол и сидений

В силу высоких требований к качеству в автомобильной промышленности, для оценки передних и задних стекол, систем подогрева сидений и многих других деталей используются тепловизионные камеры. В дополнение к традиционным проверкам и поиску слабых мест в материале нагревательных проводов на задних автомобильных стеклах, также непрерывно отслеживается качество нагретого переднего стекла. Более того, инфракрасные камеры используются на испытательных стендах кондиционирования воздуха для получения ценных данных о температуре.

Безопасность

Предотвращение возгораний в бункерах с отходами

В хранилищах отходов мусоросжигательных заводов помещаются самые разные материалы. Процессы компостирования могут вызывать спонтанное возгорание. Кроме того, опасность возникновения пожара создают легковоспламеняющиеся объекты. Инфракрасная камера помогает предотвратить спонтанные возгорания, определяя очаги пожара на ранней стадии и инициируя сигнал тревоги.

Наружное обнаружение пожара

Добытый уголь содержится в различных хранилищах с разной степенью гомогенизации. Поскольку существует опасность спонтанного возгорания из-за повышения температуры, в хранилищах ведется непрерывный мониторинг горячих участков, чтобы вовремя инициировать сигнал тревоги и избежать пожара.

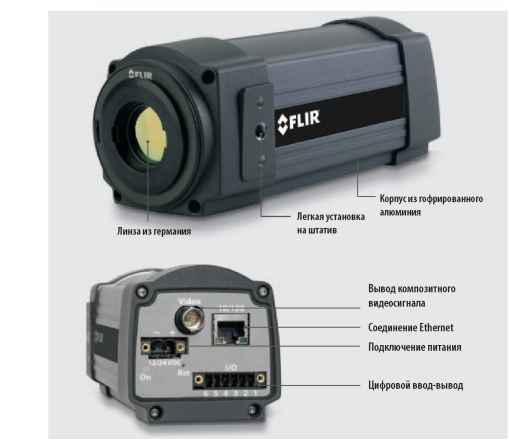

FLIR A300 / A310


Ethernet/IP Modbus TCP



MPEG-4

DIGITAL

Безопасность: никогда не :спящие инфракрасные глаза

Стационарные инфракрасные камеры,такие как FLIR АЗОО/ А310, можно установить практически везде для мониторинга важного оборудования и других ценных активов. Тепловизионные камеры защищают производства, измеряя разность температур для оценки критичности ситуации. Обнаружение проблем до того, как они превратятся в дорогостоящие сбои, помогает предотвратить простои и обеспечить безопасность сотрудников.


Встроенные функции всестороннего анализа (только FLIR A310)

Функции измерения участков, областей и разности температур.

Встроенные функции сигнализации (только FLIR A310)

Как функция анализа, внутренней температуры или цифрового вывода.

TCP-совместимость Ethernet/IP и Modbus (только

FLIR A310)

Простое предоставление общего доступа к результатам анализа и сигнализации программируемым логическим контроллерам.

Функциональные возможности для обмена сообщений (только FLIR A310)

Камера автоматически отправляет по электронной почте результаты анализа, ИК-изображения и многое другое по расписанию или сигналу тревоги. Независимая отправка файлов или электронной почты в качестве FTP- или SMTP-клиента.

Функция наложения маски на изображение (только FLIR A310)

Для анализа можно выбрать только соответствующую часть изображения.

Потоковое видео MPEG-4

Вывод потокового видео MPEG-4 через Ethernet для отображения на ПК в режиме реального времени с частотой наложения до 30 Гц в зависимости от системы.

PoE (питание через Ethernet)

Для связи и питания используется один кабель.

Цифровой ввод-вывод (только FLIR A310)

Для сигнализации и контроля внешнего оборудования.

ПО для ИК-мониторинга

Программное обеспечение собственной разработки с поддержкой до девяти камер одновременно.


HIGH SENSITIVITY


100Mb ETHERNET

IP65

Выход видео

Вывод композитного видеосигнала, совместимого со стандартами PAL и NTSC.

Объективы

Встроенные 25-градусные объективы с ручной и автоматической фокусировкой. Доступны дополнительные объективы.

Высокая чувствительность < 50 мК

Температурная чувствительность < 50 мК позволяет получать точнейшие изображения и сведения о малейших температурных изменениях.

Дистанционное управление

Дистанционное управление камерой через Интернет по протоколу TCP/IP.

16-разрядное изображение

Передача 16-разрядных изображений на ПК для анализа.

Встроенное соединение Ethernet 100 Мб

Ethernet 100 Мб.

FLIR A300f и A310f

Модели FLIR A300 и A310 можно заказать в погодоустойчивом корпусе. Он обеспечивает высокую степень защиты (IP66) от внешнего воздействия и при этом не влияет на работоспособность камеры. Кроме того, он незаменим при установке камеры в пыльных или влажных местах. Таким корпусом может быть оборудована модель A300 с углом зрения объектива 25° или 45°, а также A310 с углом зрения объектива 25°, 45° или 90°.

Чтобы самостоятельно смонтировать корпус или дополнительно защитить уже установленную камеру FLIR A300 либо A310 от влаги и пыли, его можно заказать отдельно.

< 50 mK

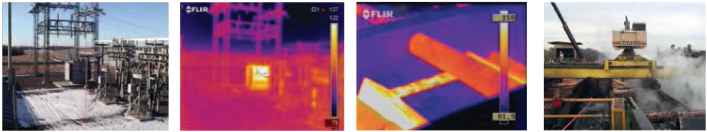

Цифровое фото и ИК-изображение подстанции с перегретым трансформатором

ИК-изображения позволяют смотреть Операторы не могут видеть сквозь облако

через пар в бак с бревнами для их правильного пара, возникшее из-за конденсации в воздухе выравнивания более низкой температуры


Где необходима ИК-термография?

Нефть и газ

Нефтеперерабатывающие заводы и поиск нефти, нефтехимические заводы:

обработка, транспортировка и хранение природного газа

предотвращение пожаров в хранилищах

мониторинг огнеупорной футеровки

обнаружение воспламенения, контроль качества процессов

Выработка и распределение электроэнергии

предотвращение возгораний в штабелях угля

предотвращение пожаров на складах древесины

предотвращение возгораний на свалках

мониторинг подстанций

мониторинг важного оборудования

Корпуса для камер FLIR A300 и FLIR A310

FLIR A300f и A310f

Тепловизионные камеры FLIR A300f и A310f поставляются в погодоустойчивом пыле- и водонепроницаемом корпусе. Он обеспечивает высокую степень защиты (IP66) от внешнего воздействия и при этом не влияет на работоспособность камеры.


FLIR A310pt

Модель FLIR A310pt оборудована поворотно-наклонным механизмом и всеми функциями, необходимыми для создания решений с использованием одной или нескольких камер. FLIR A310pt может непрерывно поворачиваться на 360° по часовой стрелке и против нее, а также наклоняться на 45° вниз и вверх. Она идеально подходит для наблюдения за большими объектами, например угольными складами, свалками и подстанциями. Для передачи данных в модели FLIR A310pt используются стандартные аппаратные и программные протоколы Ethernet.

FLIR A310pt - это многосенсорная система, оснащенная цветной ПЗС камерой с 36-кратным увеличением и возможностью съемки при слабом освещении.



FLIR A315 / A615


Автоматизация: уменьшение сроков разработок с помощью ИК-устройств

Стационарные инфракрасные камеры, такие как FLIR A615/A315 можно устанавливать практически везде для мониторинга производственного процесса путем обнаружения и измерения разности температур и визуализации распределения тепла. FLIR A - это серия компактных, доступных по цене инфракрасных камер, полностью управляемых с ПК. В силу соблюдаемых стандартов камеры FLIR A являются автоматически конфигурируемыми устройствами со сторонним ПО для машинного зрения, таким как National Instruments, Cognex, Matrox, MVtec и Stemmer Imaging.

CEN\


GigE Vision - стандартная совместимость

GigE Vision является новым стандартом для интерфейса камеры, использующим протокол обмена данными Gigabit Ethernet. GigE Vision является первым стандартом, обеспечивающим быструю передачу изображений по стандартным недорогим кабелям даже на большие расстояния. При использовании GigE Vision обеспечивается взаимодействие аппаратных средств и программного обеспечения от разных поставщиков без каких-либо проблем через соединения GigE.

Поддержка протокола GenICam

GenICam предназначен обеспечить типовой интерфейс программирования для всех типов камер. Независимо от технологии интерфейса (GigE Vision, Camera Link, 1394 DCAM и т. д.) или имеющихся функций, интерфейс прикладного программирования всегда будет одним и тем же. Протоколом GenICam также обеспечивается возможность использования с камерой ПО стороннего разработчика.

640x480 пикселей (только FLIR A615)

Детектор модели А615 с разрешением 640 x 480 пикселей обеспечивает высокую точность и детализацию предметов, находящихся на большом расстоянии.

Высокоскоростное управление ИК-окнами (только FLIR A615)

FLIR A615 оснащен функцией высокоскоростного управления ИК-окнами.

Управление потоком изображений

Задайте управление потоковой передачей изображений от внешнего сигнала.

HIGH 1 SENSITIVITY

< 50 mK



IP65

Высокая чувствительность < 50 мК

Температурная чувствительность < 50 мК позволяет получать точнейшие изображения и сведения о малейших температурных изменениях.

Встроенное соединение с Gigabit Ethernet

Передача потока 16-разрядных изображений на компьютер в реальном времени.

Объективы (только FLIR A315)

Встроенные 25-градусные объективы с ручной и автоматической фокусировкой. Доступны дополнительные объективы.

FLIR A315f

Камеру FLIR A315 можно заказать в погодоустойчивом корпусе. Он обеспечивает высокую степень защиты (IP66) от внешнего воздействия и при этом не влияет на работоспособность камеры. Кроме того, он незаменим при установке камеры в пыльных или влажных местах. Таким корпусом могут быть оборудованы модели с полем зрения объектива 25°, 45° или 90°.

Чтобы самостоятельно смонтировать корпус или дополнительно защитить уже установленную камеру FLIR A315 от влаги и пыли, его можно заказать отдельно.


Тепловизионная камера ASlSf в погодоустойчивом корпусе (степень защиты IP66)
