2.1. Система ВЭРС-АСД является основной составной частью автоматической системы дымоудаления предназначенной для работы в составе систем жизнеобеспечения зданий.

Система ВЭРС-АСД отслеживает возникающие в здании очаги возгорания и выдает сигналы управления технологическим оборудованием (приточными и вытяжными вентиляторами, этажными клапанами дымоудаления, пожарными и дренажным насосами, устройствами светового и звукового оповещения), а также информирует пользователя при нарушении охранных шлейфов.

Система ВЭРС-АСД имеет модульную конструкцию, что позволяет конфигурировать ее в соответствии с индивидуальными особенностями конкретного объекта.

2.2. Система ВЭРС-АСД обеспечивает выполнение следующих функций:

1. Отслеживание очагов возгорания с помощью внешних пожарных извещателей;

2. Контроль сохранности оборудования при помощи oxpannix ШС;

3. Оповещение пользователя при наступлении тревожн^хх событий:

- ПОЖАР - при срабатывании пожарных ШС;

- ВНИМАНИЕ - при возникновении состояния ВНИМАНИЕ в пожарных ШС;

- ТРЕВОГА - при срабатывании охранных ШС;

- НЕИСПРАВНОСТЬ - при неисправности пожарных ШС и цепей управления

технологическим оборудованием.

4. Выдача сигналов ПОЖАР , НЕИСПРАВНОСТЬ на пульт ПЦН;

5. Контроль давления в пожарном трубопроводе;

6. Управление оповещателями и технологическим оборудованием:

- световыми оповещателями(СО);

- звуковыми оповещателями (30);

- информационными табло ВЫХОД ;

- этажными клапанами дымоудаления;

- приточным и вытяжным вентиляторами;

- клапанами вытяжного и приточного вентиляторов;

- нагревателем (или устройством разбития стекла);

- пожарными и дренажным насосами;

- лифтом.

7. Отключение систем вентиляции и кондиционирования при дымоудалении;

8. Контроль трехфазных (основной, резервной) питающих сетей и управление переключением между ними.

9. Резервное питание от встроенного аккумулятора при отсутствии напряжения в трехфазных сетях.

10. Ограничение доступа пользователей к функциям конфигурирования и управления с помощью пароля.

11. Ведение журнала событий;

12. Ведение энергонезависимых часов реального времени.

3 СОСТАВ СИСТЕМЫ <ВЭРС-АСД

3.1. Система ВЭРС-АСД имеет модульную конструкцию. В состав системы ВЭРС-АСД

входят модули следующих типов:

МОУ - модуль обработки и управления;

МИРУ - модуль индикации и ручного управления;

МТЭ - модуль технического этажа;

ИЭМ - индивидуальный этажный модуль;

МИЛ - модуль источника питания;

ММТ - модуль мнемотабло.

Примечание: Цифры, указанные в обозначении модуля, через тире после его типа, обозначают модификацию модуля.

Модули МОУ, МИЛ, МИРУ и аккумуляторная батарея устанавливаются в системном блоке. Модули МИРУ и ММТ могут быть отнесены от системного блока на расстояние до 100 м.

Для каждого этажа здания (или двух, при использовании ИЭМ-1-01) в системе устанавливается один ИЭМ, к которому подключаются, расположенные на данном этаже шлейфы пожарной сигнализации, кнопки управления пожарными насосами и клапанами дымоудаления, а также клапаны дымоудаления, звуковые и световые пожарные оповещатели и табло ВЫХОД .

В системе присутствует один (или два, если в здании две вытяжнхх шахты) МТЭ, устанавливаемый на техническом этаже. К нему подключаются, расположенные на данном этаже, шлейфы пожарной сигнализации, кнопки управления пожарными насосами и клапанами дымоудаления, а также клапаны приточного и вытяжного вентиляторов и сами вентиляторы.

С помощью МОУ осуществляется управление лифтом, цепями блокировки вентиляции и на-

сосами.

3.2. Структурная схема системы ВЭРС-АСДпредставлена на рис. 1.

Вентиляторы дьшоудаления

Клапаны вентиляторов

Ручные ПИ и ОИ, автоматические ПИ и ОИ, кнопки управления

Вентиляторы дьшоудаления

Клапаны вентиляторов

Ручные ПИ и ОИ, автоматические ПИ и ОИ, кнопки управления

Ручные ПИ и ОИ, автоматические ПИ и ОИ, кнопки управления

Клапаны дьшоудаления

Световой оповещатель, звуковой оповещатель, табло ВЫХОД

Ручные ПИ и ОИ, автоматические ПИ и ОИ, кнопки управления

Клапаны дьшоудаления

Световой оповещатель, звуковой оповещатель, табло ВЫХОД

Релейные выходы: ПЦП ПОЖАР , ПЦП ПЕЙС ПРАВ ПО СТЬ , Лифт, Блокировка 1, Блокировка 2

Ручные ПИ и О И, автоматические ПИ и ОИ, кнопки управления

Датчики давления, дренажного приямк; лифта

Световой оповещатель, звуковой оповещатель, табло ВБ1Х0Д

Карта ММС

МШ--1

Комутатор электрических сетей

Основная сеть 22-ОВ

Резервная сеть 22-QB

Резервный аккумулятор

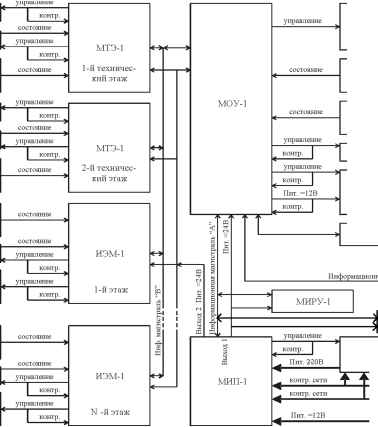

Рис. 1. Структурная схема системы <ВЭРС-АСД .

3.3. Состав и назначение модулей системы ВЭРС-АСД .

3.3.1. Состав и назначение модуля индикации и ручного управления МИРУ.

3.3.1.1. Назначение.

МИРУ представляет собой панель управления, устанавливаемую в помещении диспетчерского персонала. МИРУ предназначен для ручного управления системой и отображения на встроенном индикаторе состояния системы, а также, уведомляет пользователя о наличии тревожн^хх сообщений при помощи встроенного звукового оповещателя. МИРУ получает данные для индикации от МОУ и передает ему команды управления от оператора.

Связь с МОУ осуществляется через кабель информационной магистрали A.

Внешний вид МИРУ-1 приведен в прил. 2. рис.1.

3.3.1.2. Органыуправления.

К органам управления МИРУ-1 относятся:

1. Клавиша РЕЖИМ - служит для выбора режима управления (ручной / автоматический);

2. Клавиши навигации по меню:

ф , Ф , - клавиши перемещения по пунктам меню.

MENU - клавиша выбора, ее текущее назначение отображено в средней части строки состояния на индикаторе.

3. Функциональныеклавиши:

F1 - сброс системы, после её нажатия требуется ввести пароль. Пароль

сброса представляет собой две последние цифры системного пароля.

F2 - отключение звукового оповещения о дымоудалении без сброса сис-

темы. При этом выключаются все сирены в системе и внутренний звуковой сигнализатор МИРУ, остальные оповещатели системы и другое оборудование работает в прежнем режиме.;

F3 , F4 - используются при навигации по меню. Текущее функциональное назначение клавиш определено в строке состояния.

4. Клавиши быстрого доступа к спискам активнгх тревожных сообщений;

ТРЕВОГА - быстрый доступ к списку активных тревожн^хх сообщений о нарушении охранных шлейфов;

ПОЖАР - быстрый доступ к списку активнгх тревожных сообщений о пожаре;

НЕИСПРАВНОСТЬ - быстрый доступ к списку активных тревожных сообщений о неисправностях оборудования;

5. Клавиши цифрового набора 0 , 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 - используются при вводе значений параметров настройки, пароля и параметров тревожн^хх событий при управлении вручную;

6. Кнопка <АДРЕС , находится внутри корпуса на задней стороне печатной платы (в МИРУ-1 - не задействована).

3.3.1.3. Индикаторы.

Для информирования пользователя о состоянии системы, тревожных извещениях и доступ-Hix в данный момент функциях управления в МИРУ-1 предусмотрены индикаторы:

1. Графический ЖКИ с подсветкой. Предназначен для визуального представления информации о состоянии системы, и ее модулей, в виде различн^хх списков, а также отображает доступные в данный момент функций управления - дерева меню. Поле ЖКИ условно разделено на несколько областей (см. рис. 2.):

Линейка прокрутки

Рис. 2. Назиачеиие областей экрана.

Поле списка - основное информационное поле ЖКИ, предназначено для отображения списков (текущих элементов меню, журнала событий и т.п.);

Строка состояния - отображает текущие функции функциональнхх клавиш F3 , F4 и клавиши навигации MENU , а также, время и дату возникновения события при просмотре списков событий.

Линейка прокрутки - находится в крайней левой части экрана и уведомляет пользователя о наличии в списке элементов, не отображеннхх в поле списка, для

просмотра которых нужно воспользоваться клавишами навигации ф

и

2. Индикаторы режима управления;

АВТОМАТ - уведомляет о переходе в автоматический режим управления, светится красным;

РУЧНОЙ - уведомляет о переходе в ручной режим управления, мигает красным;

3. Индикаторы тревожн^хх сообщений;

ПОЖАР - уведомляет о наличии активных тревожных сообщений о пожаре и сообщений ВНИМАНИЕ ;

ТРЕВОГА - уведомляет о наличии активнгх тревожн^хх сообщений нарушения охранных шлейфов;

НЕИСПРАВНОСТЬ - уведомляет о наличии активных тревожных сообщений о неисправности оборудования;

4. Индикатор состояния питающей сети НПТАППЕ . При питании системы от сети 220 В светится красным светом, при питании от аккумулятора - мигает с частотой 2 Гц.

5. Индикатор состояния линии связи RS485 . Светится красным при наличии связи с МОУ, при потере связи - вспыхивает с частотой 0,5 Гц.

6. Встроенный звуковой оповещатель (30). Издает звуковые сигналы при фиксации нажатия клавиш и при запуске дымоудаления.

3.3.1.4. Интерфейс связи.

RS485 - интерфейс предназначен для обмена данными c ведущим устройством сети - МОУ по шине информационная магистраль А . Физический уровень соответствует промышленному стандарту RS-485.

3.3.2. Состав и назначение модуля обработки и управления МОУ.

3.3.2.1. Назначение.

МОУ представляет собой основной узел информационной сети, выполняет функции обработки входящей информации, управления всей системой ВЭРС-АСД в ручном или автоматическом режимах. В автоматическом режиме МОУ осуществляет управление оповещателями и технологическим оборудованием по заданному алгоритму.

Модуль МОУ опрашивает модули системы и собирает данные о состоянии ШС извещателей и датчиков ШСК клапанов дымоудаления. Обеспечивает прием команд ручного управления. На основании полученной информации и информации о состоянии собственных ШС и датчиков ШСК давления в пожарном трубопроводе, МОУ принимает решения о выдаче сигналов управления тех-

нологическим оборудованием и информировании пользователя о соб^ггиях в системе. Кроме этого МОУ ведет журнал событий в собственной энергонезависимой памяти, и, по команде пользователя, сохраняет его на MMC-карту памяти.

МОУ содержит часы реального времени с отдельным гальваническим элементом питания.

Производятся две модификации модуля МОУ-1 и МОУ-1-01. МОУ-1 предназначен для управления ИЭМ-1 и ИЭМ-1-02, а МОУ-1-01 - для управления ИЭМ-1-01 и ИЭМ-1-03. Схемы включения МОУ-1 и МОУ-1-01 идентичны.

Структурная схема включения МОУ-1(МОУ-1-01) приведена на рис. 3.

Ручные ПИ и ОН, автоматические ПИ и ОН, кнопки управления

ШС1...ШС4

Пит. = 12В, 0,5 А

Датчик уровня дренажного приямка

состояние

Датчик положения лифта

состояние

\-Ц Датчик давления 1

(0-20 мА)

Датчик давления 2

(0-20 мА)

Пит. = 12В, 1А

Световой оповещатель

Упр. = 12В

Звуковой оповещатель

Упр. = 12В

Табло ВЫХОД

Упр. = 12В

Питание модуля =24В

Выход реле (125VAC/36VDC, 1 ПЦН ПОЖАР

Выход реле (125VAC/36VDC, 1 ПЦН НЕИСПРАВНОСТЬ

Выходреле (125VAC/36VDC, 1А) Управление лифтом

Выход реле (250VAC, 7А) Блокировка вентиляции 1

Выход реле (250VAC, 7А) Блокировка вентиляции 2

Сеть ~220В

Вкл.~220В, 2А

Пожарный насос 1

Вкл.~220В, 2А

Пожарный насос 2

Вкл.~220В, 2А

Дренажный насос

Карта MMC

Информационная магистраль A

Информационная магистраль B

Информационная магистраль C

Пит. =24В схем интерфейса магистрали C

Рис. 3. Структурная схема подключения МОУ-1(МОУ-1-01).

Внешний вид МОУ-1 приведен в прил. 2. рис.2.

3.3.2.2. Органыуправления.

К органам управления МОУ-1 относится кнопка сохранения журнала событий (находится под лицевой крышкой корпуса).

3.3.2.3. Индикаторы.

1. Индикатор состояния питающей сети 24В ПИТАНИЕ 24В информирует пользователя о текущем уровне напряжения. При пониженном напряжении питающей сети 24В индикатор вспыхивает с частотой 0,5 Гц, при нормальном уровне и питании системы от сети 220 В светится красным светом, при питании от аккумулятора - мигает с частотой 2 Гц.

2. Индикаторы состояния линий связи (информационных магистралей):

RS485A - состояние линии связи с МИРУ, МИН и ММТ, при наличии связи - светится красным светом, при отсутствии - всп^ххивает с частотой 0,5 Гц;

RS485B - состояние линии связи с ИЭМ и МТЭ, при наличии связи - светится красным светом, при отсутствии - всп^ххивает с частотой 0,5 Гц;

RS485C - состояние линии связи с оборудованием верхнего уровня (в текущей версии ВЭРС-АСД не задействован).

3. Индикаторы состояния оборудования: Пожарный насос 1

- горит красным - пожарный насос 1 включен,

не горит - насос выключен,

- всп^1хивает с частотой 0,5 Гц - линия включения насоса неисправна; Пожарный насос 2

- горит красным - пожарный насос 2 включен,

- не горит - насос выключен,

- всп^1хивает с частотой 0,5 Гц - линия включения насоса неисправна; Дренажный насос

- горит красным - дренажный насос включен,

- не горит - насос выключен,

- всп^1хивает с частотой 0,5 Гц, линия включения насоса неисправна;

4. Индикаторы тревожн^хх сообщений;

Пожар - горит красным при переходе одного из ШС МОУ в состояние ПОЖАР ;

Пеиснравность - светится красным светом при появлении каких-либо внутренних неисправностей МОУ и при отсутствии связи по одной или нескольким информационным магистралям.

5. Индикатор наличия карты MMC-памяти MMC . Отображает состояние MMC-карты памяти: горит - карта есть, погашен - нет карты, мигает - идет обмен данными.

6. Индикаторы состояния сигнальных шлейфов;

ШС1 ШС4 - отображают текущее состояние сигнальных шлейфов (см. табл. 5.). Индикация зависит от типа, присвоенного шлейфу (см. табл. 1, 2, 3, 4.).

Таблица 1

Тины ШС.

Примечание: 1. Сброс ШС занимает 6,5 с, из которых 1,5 с - обесточивание и 5 с - восстановление. Таким образом общее время перезапроса равно указанному при настройке плюс 6,5 с.

2. Срабатывание ШС 5-го типа у МОУ не вызывает срабатывания клапанов дымоудаления, так как у МОУ нет собственных ключей управления клапанами.

Таблица 2

Зависимость состояния охранного ШС от сонротивления его цени.

Таблица 3

Зависимость состояния пожарного ШС от сопротивления его цепи.

Зависимостьсостояния ШСУ и ШСК от сопротивления его цепи.

Таблица 4

Таблица 5

Зависимость режима индикации светодиода ШС от состояния ШС.

3.3.2.4. Интерфейсы связи (см. Приложение3, Рис1).

RS485A - Информационная магистраль A , служит для обмена данными между ведущим устройством сети - МОУ и ведомыми устройствами - МИРУ, МИЛ и ММТ. Физический уровень соответствует промышленному стандарту RS485. Данные передаются дифференциальными сигналами по двухпроводной линии связи. Для выравнивания потенциалов земли приемопередатчиков устройств в сети используется третий проводник - сигнальная земля .

RS485B - Информационная магистраль B , служит для обмена данными между ведущим устройством сети - МОУ и ведомыми устройствами - МТЭ и ИЭМ. Физический уровень интерфейса не имеет отличий от предыдущего.

RS485C - Информационная магистраль C , служит для обмена данными между ведомым устройством - МОУ и ведущим устройством верхнего уровня. В качестве устройства верхнего уровня может выступать ПК с соответствующим ПО. В отличие от вышеуказанных интерфейсов схема приемопередатчика гальванически изолирована от остальных частей схемы и требует подачи питающего напряжения 24В от дополнительного источника питания постоянного тока.

3.3.2.5. Информационные входы (см. Приложение3, Рис1).

1. ШС1 ШС4 - входы для подключения пожарных и охранных, ручных и автоматических, извещателей. В режимах ШСУ - для подключения кнопок управления технологическим оборудованием. Характеристики ШС в различных режимах приведены в табл.

1,2,3,4,5.

2. <ЛИФТ - вход датчика контроля положения лифта. ШСК, предназначен для подключения датчика положения лифта. С его помощью осуществляется контроль за положением лифта. Характеристики ШСК приведены в табл. 4.

3. <ДРЕН - вход датчика уровня воды дренажного приямка.

Этот ШСК предназначены для подключения датчиков уровня воды. С его помощью осуществляется контроль за заполнением дренажного приямка. Характеристики ШСК приведены в табл. 4.

4. <ДАВЛ1 , <ДАВЛ2 - входы датчиков давления 1 и 2 соответственно.

Предназначены для подключения датчиков давления в пожарном трубопроводе.

Токовые входы. Амплитуда втекающего тока может находиться в диапазоне от 0 мА до 25 мА. Значение амплитуды порога срабатывания задается при конфигурировании МОУ и может принимать значение в диапазоне 020 мА.

3.3.2.6. Выходы управления оборудованием (см. Приложение3, Рис1).

1. Выходы симисторных ключей управления насосами. ПОЖАРНЫИ1 - выход ключа управления пожарным насосом 1; ПОЖАРНЫИ2 - выход ключа управления пожарным насосом 2; ДРЕНАЖ - выход ключа управления дренажным насосом.

2. Выходы транзисторн^1х ключей управления оповещателями и табло.

Предназначены для подключения выносных оповещателей. Выход типа открытый сток , с источником тока 1,5 мА, подключенного к шине +24В, для контроля цепей оповещателей.

СО - выход ключа управления световым оповещателем;

ТАБЛО - выход ключа управления информационным табло ВЫХОД ;

СИР - выход ключа управления звуковым оповещателем.

3. ВыходырелеПЦН.

НЕИСИР - реле ПЦН НЕИСПРАВНОСТЬ . В дежурном режиме контакты замкнуты, а при отсутствии питания модуля или наличии события НЕИСПРАВНОСТЬ - разомкнуты;

<НОЖАР - реле ПЦН ПОЖАР . Контакты реле нормально разомкнуты, при появлении события ПОЖАР контакты замыкаются.

4. Выходы реле управления оборудованием.

<ЛИФТ - реле управления лифтом, предназначено для управления лифтом. При запуске дымоудаления контакты реле размыкаются.

БЛОКИР1 , БЛОКИР2 - реле блокировки вентиляции 1 и 2 с нормально-замкнутыми контактами, предназначены для отключения систем вентиляции и кондиционирования на время пуска системы дымоудаления. На время действия дымоудаления контакты этих реле размыкаются.

3.3.2.7. Выход питания внешних нагрузок (см. Приложение3, Рис1).

Выходы +12В , предназначены для питания активных извещателей и выноснхх оповещателей. Схема управления в^хходами содержит цепь защиты от перегрузки по току на уровне 1 А, которая отключает нагрузку при коротком замыкании или превышении порогового значения тока.

3.3.3. Состав и назначение модуля технического этажа МТЭ.

3.3.3.1. Назначение.

МТЭ выполняет функции приемно-контрольного прибора и прибора управления.

МТЭ предназначен для управления, находящимися на данном этаже, приточным и вытяжным вентиляторами, запорными клапанами этих вентиляторов и нагревателями запорных клапанов.

МТЭ собирает информацию о состоянии ШС технического этажа, обрабатывает ее и передает в МОУ для дальнейшего управления системой. Кроме этого, МТЭ управляет приточным и вытяжным вентиляторами, запорными клапанами этих вентиляторов, нагревателями запорнхх клапанов, а также контролирует состояние клапанов и нагревателя.

МТЭ выполняет функции только исполнительного узла системы, самостоятельно решений не принимает, обрабатывает запросы и команды управления, получаемые от МОУ. Структурная схема включения МТЭ-1 приведена на рис. 4.

Сеть ~220В

Вытяжной вентилятор №

Клапан вытяжного вентилятора

Датчик открытия

Датчик закрытия

Ручные ПИ и ОИ, автоматические ПИ и ОИ, кнопки управления

состояние

состояние

ШС1...ШС4

Приточный вентилятор

состояние

состояние

Вкл. ~220В, 2А

Клапан приточного вентилятора

Датчик закрытия

Нагреватель

Датчик открытия VrA

Информационная магистраль В

Шина питания =24В

Рис. 4. Структурная схема иодключення МТЭ.

Внешний вид МТЭ-1 приведен в прил. 2. рис.3.

3.3.3.2. Органыуправления.

К органам управления МТЭ-1 относится кнопка включения режима программирования адреса (находится под лицевой крышкой корпуса).

3.3.3.3. Индикаторы.

ПИТАНИЕ 24В - индикатор состояния питающей сети, при пониженном напряжении питающей сети 24В вспыхивает с частотой 0,5 Гц, при нормальном уровне и питании системы от сети ~220В светится красным светом, при питании от аккумулятора - мигает с частотой 2 Гц;

RS485 - индикатор состояния линии связи с МОУ, при наличии связи - светится красным светом, при отсутствии - вспыхивает с частотой 0,5 Гц. В режиме программирования модуля мигает с частотой - 2 Гц;

Индикаторы состояния оборудования:

Нагрев - отображает состояние нагревателя, при включении светится красным, а при обрыве цепи управления вспыхивает с частотой 0,5 Гц;

П.В. - отображает состояние приточного вентилятора, при включении светится красным, а при обрыве цепи управления вспыхивает с частотой 0,5 Гц;

П.К. - отображает состояние клапана приточного вентилятора, при включении светится красным, а при обрыве цепи управления всп^ххивает с частотой 0,5 Гц;

В.В. - отображает состояние вытяжного вентилятора, при включении светится красным, а при обрыве цепи управления вспыхивает с частотой 0,5 Гц;

В.К. - отображает состояние клапана вытяжного вентилятора, при включении светится красным, а при обрыве цепи управления вспыхивает с частотой 0,5 Гц.

Индикаторы состояния сигнальных шлейфов:

ШС1 ШС4 - отображают текущее состояние сигнальных шлейфов (см. п.п.

3.3.2.3.).

3.3.3.4. Информационные входы (см. Приложение3, Рис3).

1. Входы ШС1 ШС4 (см. п.п. 3.3.2.5). Характеристики ШС в различных режимах приведены в табл. 1,2,3,4,5.

2. <ПЗАКР , <ПОТКР , <ВЗАКР , <ВОТКР - входы контроля положения запорных клапанов. Эти ШСК, предназначены для подключения датчиков положения (откры-

тия / закрытия) запорных клапанов. С их помощью осуществляется контроль положения клапанов. Характеристики ШСК приведены в табл. 4.

Входы контроля каждого из клапанов работают в паре (в противофазе) (см., п. 3., прил. 3). Т.е., если клапан открыт, то ШСК открытого состояния клапана ( ВОТКР , ПОТКР ) находятся в состоянии ВКЛ , а ШСК закрытого состояния клапана ( ВЗАКР , ПЗАКР ) - ВЫКЛ , и наоборот, если клапан закрыт.

3.3.3.5. Выходы симисторных ключей управления оборудованием (см. Приложение3, Рис3).

1. Выходы симисторных ключей управления вентиляторами. ПВЕНТ - выход ключа управления приточным вентилятором; ВВЕНТ - выход ключа управления вытяжным вентилятором.

2. Выходы симисторных ключей управления запорными клапанами.

ПКЛАП1 , ПКЛАП2 - выходы ключей управления запорным клапаном приточного вентилятора;

ВКЛАП1 , ВКЛАП2 - выходы ключей управления запорным клапаном вытяжного вентилятора;

3. В^1ходы симисторных ключей управления нагревателем запорнхх клапанов. НАГР. - выход ключа управления нагревателем запорных клапанов.

3.3.4. Состав и назначение индивидуального этажного ИЭМ. 3.3.4.1. Назначение.

ИЭМ выполняет функции приемно-контрольного прибора и прибора управления.

ИЭМ собирает информацию о состоянии, подключенных к его ШС (находящихся на том же этаже или в том же помещении, что и ИЭМ), извещателей и кнопок управления, обрабатывает ее и передает в МОУ для дальнейшего управления системой. Кроме этого, ИЭМ контролирует состояние клапанов дымоудаления и оповещателей, и по командам МОУ управляет ими.

ИЭМ выполняет функции только исполнительного узла системы, самостоятельно решений не принимает, обрабатывает запросы и команды управления, получаемые от МОУ. Структурная схема включения ИЭМ-1 приведена на рис. 5.

Сеть ~220В

Ручные ПИ и ОН, автоматические ПИ и ОН, кнопки управления

Световой оповещатель

Звуковой оповещатель

Табло ВЫХОД

Информационная магистраль В' Ьина питания =24В

Рис. 5. Структурная схема иодключення ИЭМ.

Внешний вид ИЭМ-1 приведен в прил. 2. рис.4., ИЭМ-1-01 - в прил. 2. рис.5. 3.3.4.2. Органыуправления.
