2. Ввести двухзначный номер этажа и нажать F4, после чего произойдет запуск средств дымоудаления и оповещения.

12.3.10. Снятие состояния НЕИСПРАВНОСТЬ .

Для снятия состояния НЕИСПРАВНОСТЬ необходимо восстановить нормальное состояние источника сообщения и подать команду сброса системы.

12.3.11. Снятие состояния ПОЖАР .

Для снятия состояния ПОЖАР необходимо восстановить нормальное состояние источника сообщения и подать команду сброса системы.

12.3.12. Сброс системы.

Сброс системы может производиться через меню в ручном режиме, или путем нажатия кнопки F1 и последующего ввода пароля в ручном или автоматическом режиме. Пароль сброса представляет собой две последние цифры системного пароля.

12.3.13. Выключение звукового оповещения о дымоудалении.

Отключить звуковое оповещение о дымоудалении без сброса системы можно путем нажатия кнопки F2. При этом выключаются все сирены в системе и внутренний звуковой сигнализатор МИРУ, остальные оповещатели системы и другое оборудование работает в прежнем режиме.

13 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

13.1. Предприятие-изготовитель гарантирует соответствие прибора требованиям технических условий ТУ4371-007-52297721-2007 при соблюдении пользователем условий транспортирования, хранения, монтажа и эксплуатации, установленн^хх эксплуатационной документацией.

13.2. Гарантийный срок эксплуатации прибора - 5 лет со дня ввода прибора в эксплуатацию, но не более 5,5 лет со дня отгрузки с предприятия-изготовителя.

13.3. Срок службы системы - 10 лет.

13.4. Прибор может быть снят с гарантии предприятием-изготовителем либо региональным центром технического обслуживания (ЦТО) при нарушении пользователем условий установленных эксплуатационной документацией.

14 СВЕДЕНИЯОРЕКЛАМАЦИЯХ

14.1. Предприятие-изготовитель оставляет за собой право вносить изменения в изделие, не ухудшающие технических характеристик, без предварительного уведомления потребителей.

14.2. Потребитель имеет право предъявить рекламацию при обнаружении несоответствия модулей системы ВЭРС-АСД требованиям технических условий (ТУ4371-007-52297721-2007) при соблюдении всех положений эксплуатационной документации.

14.3. Рекламации на прибор направлять по адресу: 630041, г. Новосибирск, ул. 2-я Станционная, 30 Монтажно-производственное предприятие ВостокЭлектроРадиоСервис .

14.4. Модули, направляемые в ремонт по рекламации должны иметь упаковку, вид, сохранность пломб, контровок и комплектацию, соответствующую сопроводительной документации.

При невыполнении этих условий предприятие-изготовитель прерывает свои гарантийные обязательства, и ремонт осуществляется за счет потребителя.

14.5. Предприятием-изготовителем регистрируются все предъявленные рекламации, их краткое содержание и меры, принятые по рекламации.

ПРИЛОЖЕНИЯ

ПРИЛОЖЕНИЕ 1. Перечень сокращений

ЖКИ - жидкокристаллический индикатор;

30 - звуковой оповещатель (сирена);

ИМ - информационная магистраль;

КЗ - короткое замыкание;

ОИ - охранный извещатель;

ПИ - пожарный извещатель;

ПК - персональный компьютер;

ПО - программное обеспечение;

ПЦН - пульт централизованного наблюдения;

СО - световой оповещатель;

ШС - шлейф сигнальный;

ШСК - шлейф сигнальный контроля;

ШСУ - шлейф сигнальный управления;

ПРИЛОЖЕНИЕ 2. Внешний вид модулей системы ВЭРС-АСД .

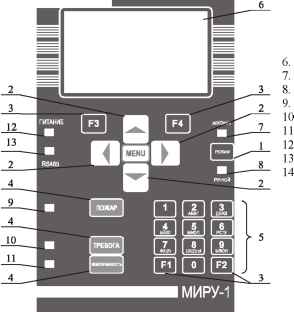

1. Внешний вид МИРУ-1.

1. Клавиша РЕЖИМ .

2. Клавиши навигации но меню.

3. Функциональн1е клавиши.

4. Клавиши быстрого доступа к спискам активных тре-вожн1х сообщений.

5. Клавиши цифрового набора. Графический ЖКИ.

Светодиодн1Й индикатор АВТОМАТ . Светодиодн1Й индикатор РУЧНОЙ . Светодиодн1Й индикатор ПОЖАР . Светодиодн1Й индикатор ТРЕВОГА . Светодиодн1Й индикатор НЕИСПРАВНОСТЬ . Светодиодн1Й индикатор ПИТАНИЕ . Светодиодн1Й индикатор ТРЕВОГА . Светодиодн1Й индикатор RS485 .

Рис. 1. Виешиий вид МИРУ-1.

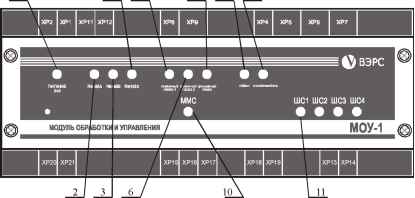

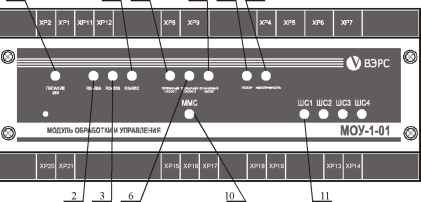

2. Внешний вид МОУ-1, МОУ-1-01.

1. Светодиодн1Й индикатор питающей сети ПИТАНИЕ 24В .

2. Светодиодн1Й индикатор линий связи RS485A .

3. Светодиодн1Й RS485B .

4. Светодиодн1Й RS485C .

5. Светодиодн1Й НАСОС 1 .

6. Светодиодн1Й НАСОС 2 .

7. Светодиодн1Й индикатор ДРЕНАЖН^ГЙ НАСОС .

8. Светодиодн1Й индикатор ПОЖАР .

9. Светодиодн1Й индикатор НЕИСПРАВНОСТЬ .

10. Светодиодн1Й индикатор ММС-карт: памяти ММС .

11. Светодиодн1е индикаторы ШС1 ШС4

индикатор линий связи

индикатор линий связи

индикатор ПОЖАРН1Й

индикатор ПОЖАРН1Й

Рис. 2. Виешиий вид МОУ-1, МОУ-1-01.

Внешний вид МТЭ-1.

1 2 3 4 5

6 7

\ \\

1. Светодиодн1Й индикатор питающей сети ПИТАНИЕ 24В .

2. Светодиодн1Й индикатор линии связи RS485 .

3. Светодиодн1Й индикатор ПАГРЕВ. .

4. Светодиодн1Й индикатор П.В. .

Рис. 3. Виешиий вид МТЭ-1.

4. Внешний вид ИЭМ.

4.1. Внешний вид ИЭМ-1, ИЭМ-1-02.

5. Светодиодн1Й индикатор П.К. .

6. Светодиодн1Й индикатор В.В. .

7. Светодиодн1Й индикатор В.К. .

8. Светодиодн1е индикаторы ШС1 . ШС4 .

3 4

= = = = С> ВЭРС

ПИТАНИЕ RSiSS КЛДПАН-1 КЛАПАН-2

ШС1 ШС2 ШСЗ ШС4 ШС5 ШС6 ШС7 ШС8 ........*. ., . ., . *

1. Светодиодн1Й индикатор питающей сети ПИТАНИЕ .

2. Светодиодн1Й индикатор линии связи RS485 .

3. Светодиодн1Й индикатор КЛАПАП 1. .

4. Светодиодн1Й индикатор КЛАПАП 2 .

5. Светодиодн1е индикаторы ШС 1 . ШС8 .

Рис. 4. Виешиий вид ИЭМ-1, ИЭМ-1-02.

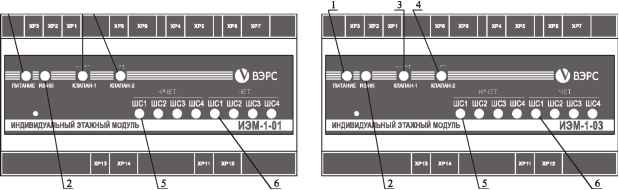

4.2. Внешний вид ИЭМ-1-01, ИЭМ-1-03.

1 3 4

1. Светодиодн1Й индикатор питающей сети ПИТАНИЕ .

2. Светодиодн1Й индикатор линии связи RS485 .

3. Светодиодн1Й индикатор клапана нечетного этажа КЛАПАП 1. .

4. Светодиодн1Й индикатор клапана четного этажа КЛАПАП 2 .

5. Светодиодн1е индикаторы ШС нечетного этажа ШС1 ШС4 .

6. Светодиодн1е индикаторы ШС четного этажа ШС5 ШС8 .

Рис. 5. Внешний вид ИЭМ-1-01, ИЭМ-1-03.

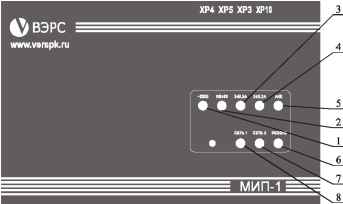

ХР6 ХР7 ХР8 ХР9 ХР12

1. Светодиодн1Й индикатор питающей сети ~220В .

2. Светодиодн1Й индикатор линии связи RS485 .

3. 4. 5.

6. Светодиодн1Й индикатор переключения на резервную

сеть РЕЗЕРВ .

Светодиодн1Й индикатор в^гходной линии 24В, 5А . 7. Светодиодн1Й

Светодиодн1Й индикатор в^1ходной линии 24В, 2А . СЕТЬ 1 .

Светодиодн1Й индикатор аккумуляторной батареи 8. Светодиодн1Й

АКК . СЕТЬ 2

Рис. 6. Виешиий вид МИП-1.

индикатор основной питающей сети индикатор резервной питающей сети

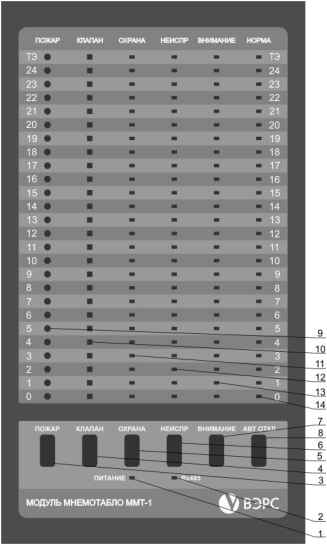

6. Внешний ВИД ММТ-1.

1. Светодиодн1Й индикатор питающей сети ПИТАНИЕ .

2. Светодиодн1Й индикатор линии связи RS485 .

3. Светодиодное табло ПОЖАР .

4. Светодиодное табло КЛАПАН .

5. Светодиодное табло ОХРАНА .

6. Светодиодное табло НЕИСПРАВНОСТЬ .

7. Светодиодное табло ВНИМАНИЕ .

8. Светодиодное табло АВТОМАТИКА ОТКЛЮЧЕНА .

9. Светодиодн1е поэтажн^1е индикаторы НОЖАР .

10. Светодиодн1е поэтажн^1е индикаторы КЛАНАН .

11. Светодиодн1е поэтажн^1е индикаторы ОХРАНА .

12. Светодиодн1е поэтажн^1е индикаторы НЕИСПРАВНОСТЬ .

13. Светодиодн1е поэтажн^1е индикаторы ВНИМАНИЕ .

14. Светодиодн1е поэтажн^1е индикаторы НОРМА .

Рис. 7. Внешний вид ММТ-1.

ПРИЛОЖЕНИЕ 3. Схемы внешних соединений модулей <ВЭРС-АСД .

1. Схема внешних соединений МОУ-1.

Питание активных извещателей и датчиков 12В, 0,5А.

Шина питания 24В, 5А

Модуль обработки и управления МОУ-1

2А

2А

2А

Реле БЛ0КИР2 ~240В, 5А/=24В, 10А.

Реле БЛ0КИР1 ~240В, 5А/=24В, 10А.

Реле управления лифтом ~120В, 1А/=24В, 2А.

Реле ПЦН НЕИСПРАВНО-СТБ ~120В, 1 А/=24В, 2А.

Реле ПЦН ПОЖАР ~120В, 1А/=24В, 2А.

Дренажн^тй насос

Пожарный насос 1

Пожарный насос 2

Реле блокировки вентиляции 2

Реле блокировки вентиляции 1

Реле управления лифтом

Реле ПЦН ПЕИСПРАВПСТЬ

Реле ПЦН ПОЖАР

Информационная магистраль C -ипит. Шина питания цепей

МСА

+UnnT. информационной магистрали C

Рис. 1. Схема внешних соединений МОУ-1. Схема внешних соединений МИП-1.

+ GB1

12V АН

Информационная магистраль А

Шина пигаияя 24В, 2А.

Шина питания 24В, 5А.

ОБЩ. Г

Модуль источника питания МИП-1

2А

~220В

Коммутатор трехфазных сетей

Резервная трехфазная сеть

Основная трехфазная сеть

Рис. 2. Схема внешних соединений МИП-1.

5А

~220В

Датчик контроля открытого положения вытяжного клапана.

Датчик контроля закрытого положения вытяжного клапана.

Датчик контроля открытого положения приточного клапана.

Датчик контроля закрытого положения приточного клапана.

НШСК-1

ШCK-Г

Информационная магистраль В

Шина питания 24В, 5А.

МВБ

Модуль технического этажа МТЭ-1

2А

2А

2А

2А

2А

2А

2А

5А

Г

Управление закрыванием вытяжного клапана.

Управление открыванием вытяжного клапана.

Управление вытяжным вентилятором.

Управление закрыванием приточного клапана.

Управление открыванием приточного клапана.

Управление приточным вентилятором.

Управление нагревателем

~220В

Рис. 3. Схема внешних соединений МТЭ-1.

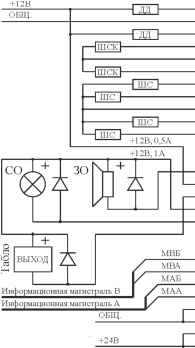

4. Схема внешних соединений ИЭМ. 4.1. Схема внешних соединений ИЭМ-1.

riiicl

со 30 Ь-

+12В, 1А

+12В

Питание активных извеща-телей и датчиков 12В, 0,5А. -

Инфорыационная магистраль В

Шияа питания 24В, 5А.

Индивидуальный этажный модуль ИЭМ-1

~\ 2А ~\ 2А

2А

2А

Рис. 4. Схема внешних соединений ИЭМ-1.

Управление закрыванием клапава 2

Управление опфываниеы клапана 2

Управление заЕсрюанивм клапана L

Управление (Шфьшаниеы

г-[ШИ

Датчик ж}нтроля

ОТЕфЫТОГО поло-

ясения клапана 2

Датчик контроля закрытого положения клапана 2

Датчик юнтроля открытого положения клапана 1

Датчик вэнтроля

НШСК!- закрытого положения клапана 1

ШС четного этажа

ШС нечетного этажа f-

СО 30 -7:

-И2В, 1А

Питание активных извеща-тепвн и датчиков 12В, 0,5А.

Информацаонвая магистраль В

Шина питания 24В. 5А.

Индивидуальный этажный модуль ИЭМ-1-01

2А

7К

2А 2А

2А

Управление закрыванием клапана 2 (четного этажа)

Управление открыванием клапана 2 (четного этажа)

Управление закрыванием клапана 1 (нечетного этажа)

Управление открыванием Бслапана 1 (нечетного этажа)

г-[ШскИ

-шск|- -Ш!ск1-

Датчик контроля открытого положения клапана 2 (четного этажа)

Датчик контроля закрытого положения кланава 2 (четного этажа)

Датчик контроля открытого положения клапана 1 (нечетного этажа)

Дагчин контроля закрытого положения клапана 1 (нечетного этажа)

Рис. 5. Схема внешних соединений ИЭМ-1-01. 4.3. Схема внешних соединений ИЭМ-1-02.

со 30

(~2\ \ 2выход|

+12В, 1А

Питание активных извещателей и датчиков 12В, 0,5А.

Инфорыационная иатистраль В

Шина питания 24В, 5А.

МВБ

+24В

Индивидуальный этажный модуль ИЭМ-1-02

5А

=24В,10А

=24В,10А

=24В,10А

=24В,10А

Рис. 6. Схема внешних соединений ИЭМ-1-02.

Управление закрыванием клапана 2

Управление открыванием клапана 2

Управление закрыванием клапана 1

Управление открыванием клапана 1

24В

-24В

Датчик контроля

НШСК-I отч'ыгого положения клапана 2

-[шскН

Датчик контроля закрытого положения клапана 2

Датчик контроля открытого положения клапана 1

Датчик тонтроля

-ШСК|- закрытого положения клапана 1

ШС четного этажа

ШС нечешого этажа г

со 30

+12В, 1А

Прггание активных извещателей и датчиков 12В, 0,5А.

Информационная

+12В

магистраль В *ША

Шина питания 24В, 5А.

Индивидуальный этажный модуль ИЭМ-1-03

5А

=24В,10А

=24В,10А

=24В,10А

=24В,10А

I I Управление закрыванием

клапана 2 (четного этажа)

I I I I Управление опфывянием

клапана 2 (четного этажа)

Управление за1фываниен клапана 1 (нечетного этажа)

Управление опфыванием клапана 1 (нечетного этажа) N

Датчик контроля откры-

НШСК-I того ооложения клапана 2 (четного этажа)

Датчик контроля закрытого положения клапана 2 {четного этажа)

гЧШ1-4

чшн

Ншскь

Датчик контроля открытого положения клапана 1 {нечетною этажа)

Датчик контроля закрытого положения клапана 1 {нечетного этажа)

Рис. 7. Схема внешних соединений ИЭМ-1-03.

5. Схема внешних соединений МИРУ-1.

Модуль индикации и ручного управления МИРУ-1

МАБ

Информационная магистраль А

Шина питания 24В, 2А.

Рис. 7. Схема внешних соединений МИРУ-1.

6. Схема внешних соединений ММТ-1.

Модуль мнемотабло ММТ-1

МАБ

Информационная магистраль А

Шина литания

В 24В, 2А

Рис. 8. Схема внешних соединений ММТ-1.
