ПАСПОРТ

1. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК ТРИО

версия 3, заводской номер соответствует конструкторской документации согласно ВЭРС.425713.028 и ТУ 4372-001-52297721-99 и признан годным для эксплуатации.

Дата выпуска

Упаковщик

Заполняется при розничной продаже:

Дата продажи

Продавец

2. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

2.1. Изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

2.2. Гарантийный срок составляет 5 лет с момента розничной продажи, при наличии отметки в паспорте, но не более 5,5 лет с момента выпуска прибора.

2.3. Срок службы прибора - 10 лет.

3. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

3.1. Потребитель имеет право предъявить рекламацию при обнаружении несоответствия прибора требованиям технических условий при соблюдении всех положений эксплуатационной документации.

3.2. Рекламации на прибор направлять по адресу: 630041, г. Новосибирск, ул. 2-я Станционная, 30 Монтажно-производственное предприятие ВостокЭлектроРадиоСервис .

3.3. Прибор, направляемый в ремонт по рекламации должен иметь упаковку, вид, сохранность пломб, контровок и комплектацию, соответствующую сопроводительной документации на прибор.

3.4. При невыполнении этих условий изготовитель прерывает свои гарантийные обязательства и ремонт осуществляется за счет потребителя.

3.5. В рекламационный лист необходимо включить следующую информацию о приборе:

- Тип прибора и количество ШС.

- Дата выпуска и номер прибора.

- Где и когда приобретен, дата ввода в эксплуатацию.

- Замечания и предложения по прибору.

ВНИМАНИЕ!

Перед пуском в эксплуатацию прибора и после каждого ремонта необходимо проверить целостность предохранителей. Запрещается использование других типов предохранителей, кроме заложенных в КД.

При подключении аккумулятора соблюдайте полярность! Красный вывод плюс . Неправильное подкпючение аккумулятора может привести к выходу

прибора из строя.

ПРИЛОЖЕНИЯ

1ная система охраны и мониторинга

( ) ) 5

П1УТАНИЕ HEUCXlR ЗЕ/<ТЁСТ

) ( ) 6

\ ) \ ) 8

ЗЫКЛ ЕКЛ

БЛСКИРЭВКА

)звонная система охраны и мониторинга

Г) С л 3

БЫЬЛ ВКЛ

RnOKHPSKA

т

1ВЭННАЯ СИСТЕМА ОХР/ЧНЫ И монеторингА

ГуТАНИЕ HEkCfl

Еыт ЕКП

1. Индикаторы ШС1 ШС8;

2. Кнопка вкл/откл ШС1 ШС8;

3. Индикатор ПИТАНИЕ ;

4. Индикатор НЕИСПРАВНОСТЬ ;

5. Кнопка ТЕСТ/ЗВУК ;

6. Замок БЛОКИРОВКА .

РИС.П1. Вид передней панели приборов ВЭРС-ПК(8,4,2) ТРИО

а) ВЭРС-ПК8;

б) ВЭРС-ПК4;

в) ВЭРС-ПК2.

Суммарное токопотребление от источника +12В прибора не должно превышать: 0,5А в дежурном режиме, 2А в режиме тревоги (при наличии аккумулятора и (или) внешнего РИП)... Световой оповещател ь 12В

СИРЕНА 12В

Табло ВЫХОД 12В Внешний РИП 12В

К цепям питания извещателей 12В

VD - диод типа 1N4007 устанавливается на конце шлейфа оповещения на клеммах оповещателя с соблюдением полярности.

Сеть 220В; 50Гц а)

ВЭРС ПК8 ТРИО

Модуль МАД

Микрофон

USB-2.0

Z] Z]

Микрофон

+12 Общ

а

Мар'рован ...

Для устранения помех, при

прослушивании микрофона, применяйте вынесенную

антенну GSM

юнная линия

tZ<D

Яелефон

Считыватель

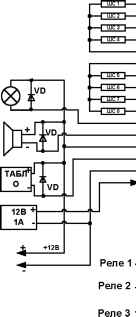

РИС.П2. Схемы внешних соединений приборов ВЭРС-ПК(8,4,2)

а) подключение прибора ВЭРС-ПК8 ТРИО;

б) отличие подкпючения ВЭРС-ПК4 ТРИО;

в) отличие подключения ВЭРС-ПК2 ТРИО.

2.12 Х2.2[2 X2.NJ2

fflnnVi ГдипУ^ fflnnV

[ дигг

ВЭРС-ПК

РиС.П3. Схемы включения ШС типа ШННС и ШПНС с несколькими дымовыми извещателями (типа ИП212) и сработкой по двум извещателям (с перезапросом).

RBblH = 7,5 кОм Rflon = 820 Ом

РиС.П4. Схемы включения ШС с несколькими тепловыми извещателями (типа ИП-105) и сработкой по двум извещателям (с перезапросом).

1дип2 <;о,8мА

2.12 X2.2J2 X2.NJ2

ВЭРС-ПК

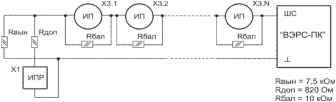

РиС.П5. Комбинированная схема включения ШС типа ШННС со сработкой по одному извещателю (с перезапросом).

RBbiH*= 7,5 кОм Rflon = 820 Ом R6an = 10 кОм

Примечание:

Х1 - извещатель пожарный ручной с нормально разомкнутыми контактами (типа ИПР).

Х2 - извещатели дымовые, токопотребляющие (типа ИП 212).

Для извещателя ИП 212-45 выпускаемого с марта 2008 г., Рдоп=470 Ом. Х3 - извещатели тепловые с нормально замкнутыми контактами (типа ИП-105).

ШННС - пожарный шлейф с нормальной нагрузочной способностью (Idip<0,8 ма). Данный шлейф допускает подключение ИП по рис.П3 и рис.П5.

ШПНС - пожарный шлейф с повышенной нагрузочной способностью (Idip 0,82,85ма). Данный шлейф допускает подкпючение ИП по рис.П3.

Схемы (принципиальные) подключения пожарных извещателей к прибору.

Схема (принципиальная) подключения охранных извещателей к прибору.

Х4.1 Х4.1

Кеын 7,5 ком

РИС.П6. Схема включения охранных извещателей.

Примечание:

Х4 - извещатели охранные с нормально-замкнутыми контактами. Х5 - извещатели охранные с нормально-разомкнутыми контактами.

РИС.П7. Установочные размеры приборов ВЭРС-ПК(8,4,2) ТРИО.

а) разметка для пластмассового корпуса

Рис.П8. Клеммы и разъемы внешних подключений ВЭРС-ПК(8,4,2)

GSM 485

MuKpo<poH

1. Светодиодные индикаторы режима работы модуля:

GSM - обмен информацией по каналу GSM; 485 - обмен информацией по шине RS-485; LIN - обмен информацией по проводному каналу.

2. Положение SIM карты в держателе;

3. L - разъем для подключения линии, T - подключение телефона.

4. Разъем для подкпючения активного микрофона.

5. Разъем порта USB-2.0

Рис.П9. Вид на клеммы и разъемы для внешних подключений модуля

Рис.ПЮ. Пример заполнения SIM-карты.

АДРЕСА СЕРВИСНЫХ ЦЕНТРОВ ПО ОБСЛУЖИВАНИЮ ПРИБОРОВ

ВЭРС-ПК

ООО МПП ВЭРС г. Новосибирск, ул. 2-я Станционная, 30 т/ф. (383) 341-05-35 E-mail: info@verspk.ru http: www.verspk. ru

ООО Сквид-ТД г. Краснодар, ул. Рашпилевская, 321 тел. (861) 210-98-38, 224-64-57, 215-54-70 E-mail: skwid@online.ru http: www.skwid.ru

ТОО Байтерек-Стан Республика Казахстан г.Астана, ул. Потанина, 3 ЖК Лея Тел.(7172) 49-50-20, 61-52-00

ТОО INTANT Республика Казахстан г. Аламаты, ул. Мурамбаева, 61 Тел.(727) 327-14-92, 327-14-93

ООО Спектр-СБ Г.Москва, Открытое шоссе, Владение 48А (территория ОАО Спецтранс ), строение 9 Тел. (499) 685-00-84

ВНИМАНИЕ!

При обнаружении неисправности прибора Вы можете направить его для ремонта в любой из указанных сервисных центров

СЕРТИФИКАТЫ
